软件工程第二组用例图，类图，流程图，顺序图分析设计报告
软件工程第二组用例图，类图，流程图，顺序图分析设计报告
分工:
高铮男:网页类图和用例图
胡纪福:APP类图和用例图
陈帅:网页系统的数据流图
周诗乔:APP系统的数据流图
韩汝代:APP用例的顺序图
竺柯杰:网页用例的顺序图
网络空间安全社团网页:
用例图：
根据网络空间安全社团的ui设计界面对用例图进行分析设计。
首页：

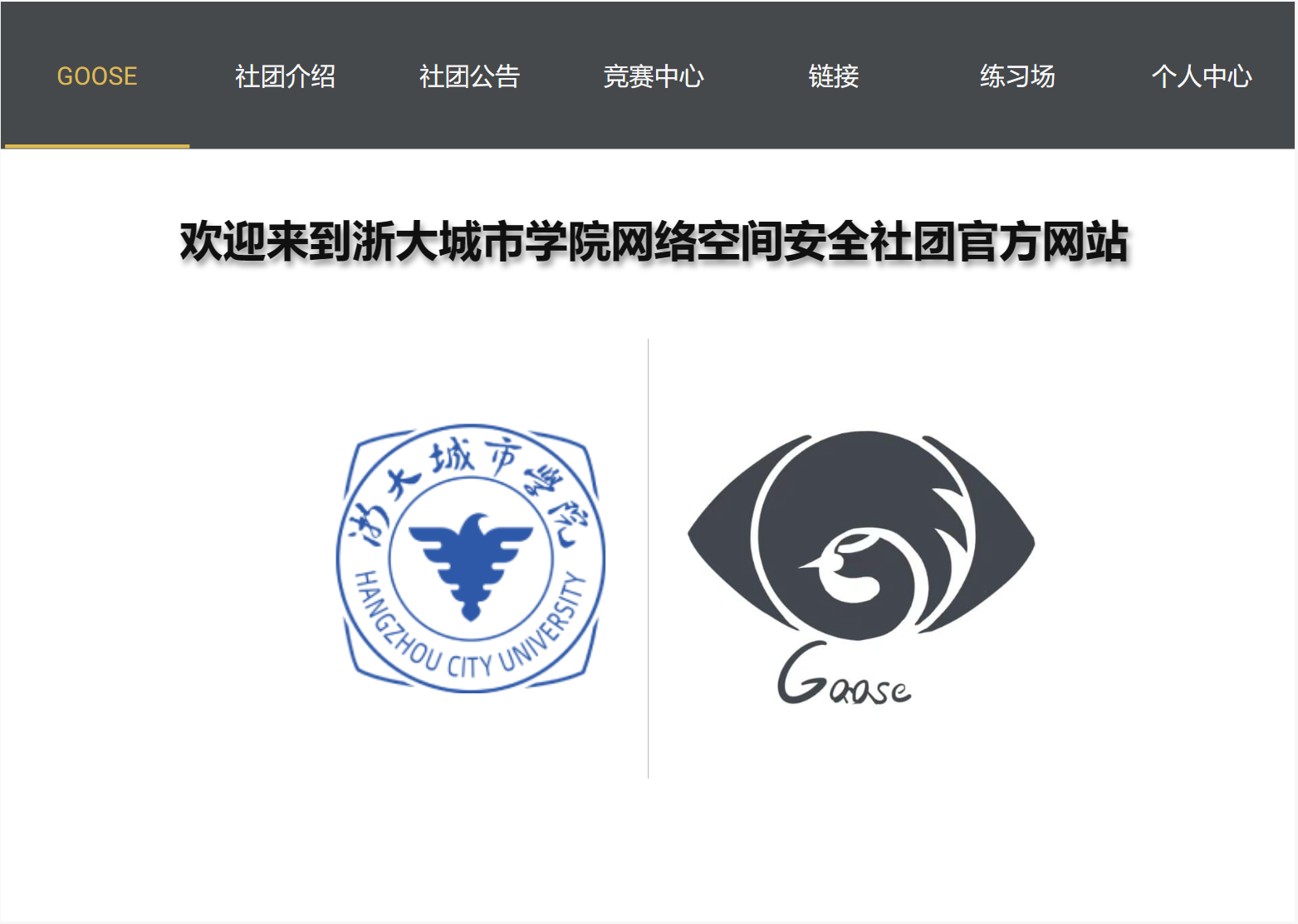

首页ui:
首页的面向社员和管理员，两类人员，社员只拥有对首页的观阅功能，管理员拥有观阅功能和对首页内容修改的功能:

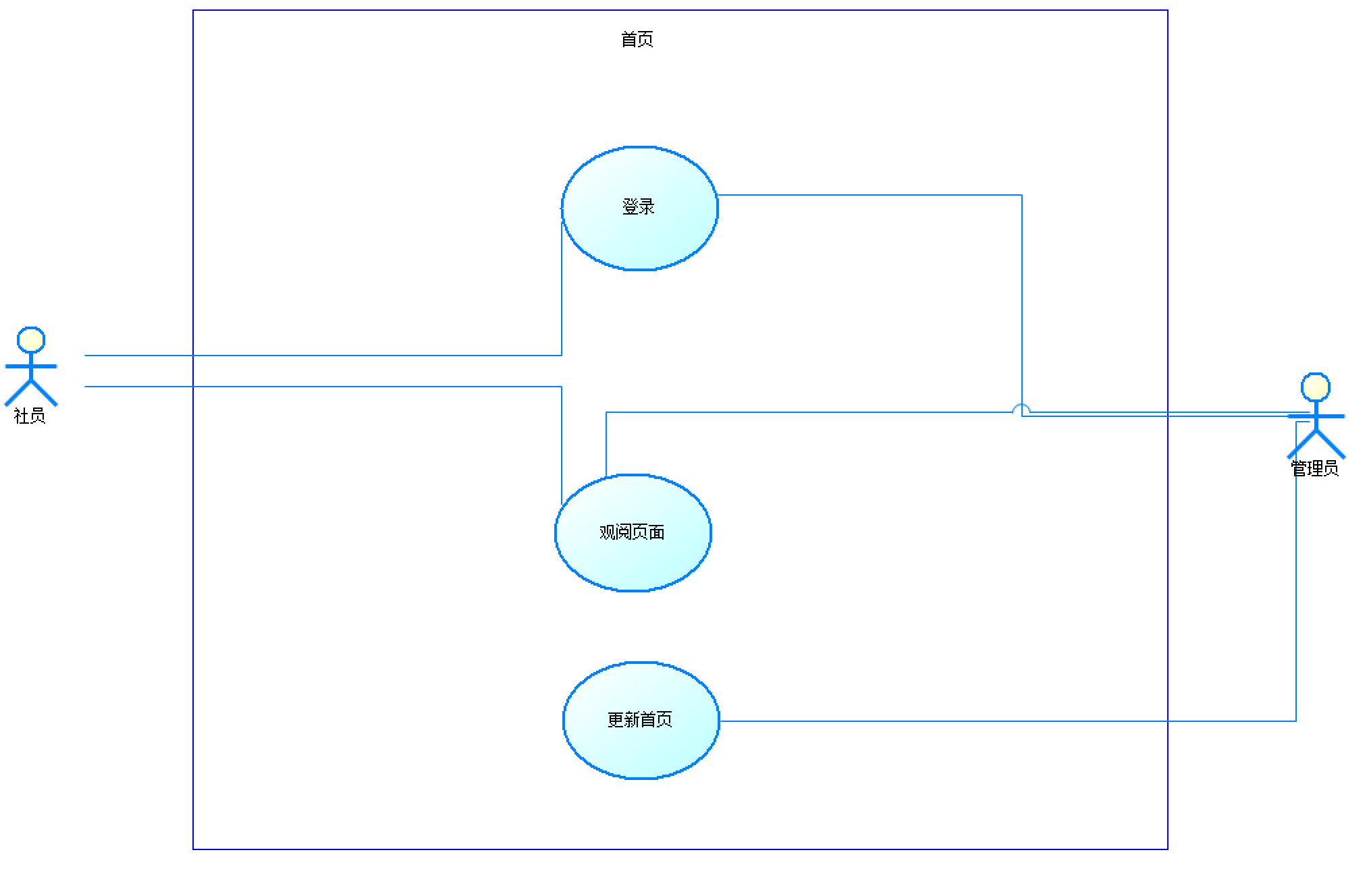

首页用例图:
社团介绍页面:

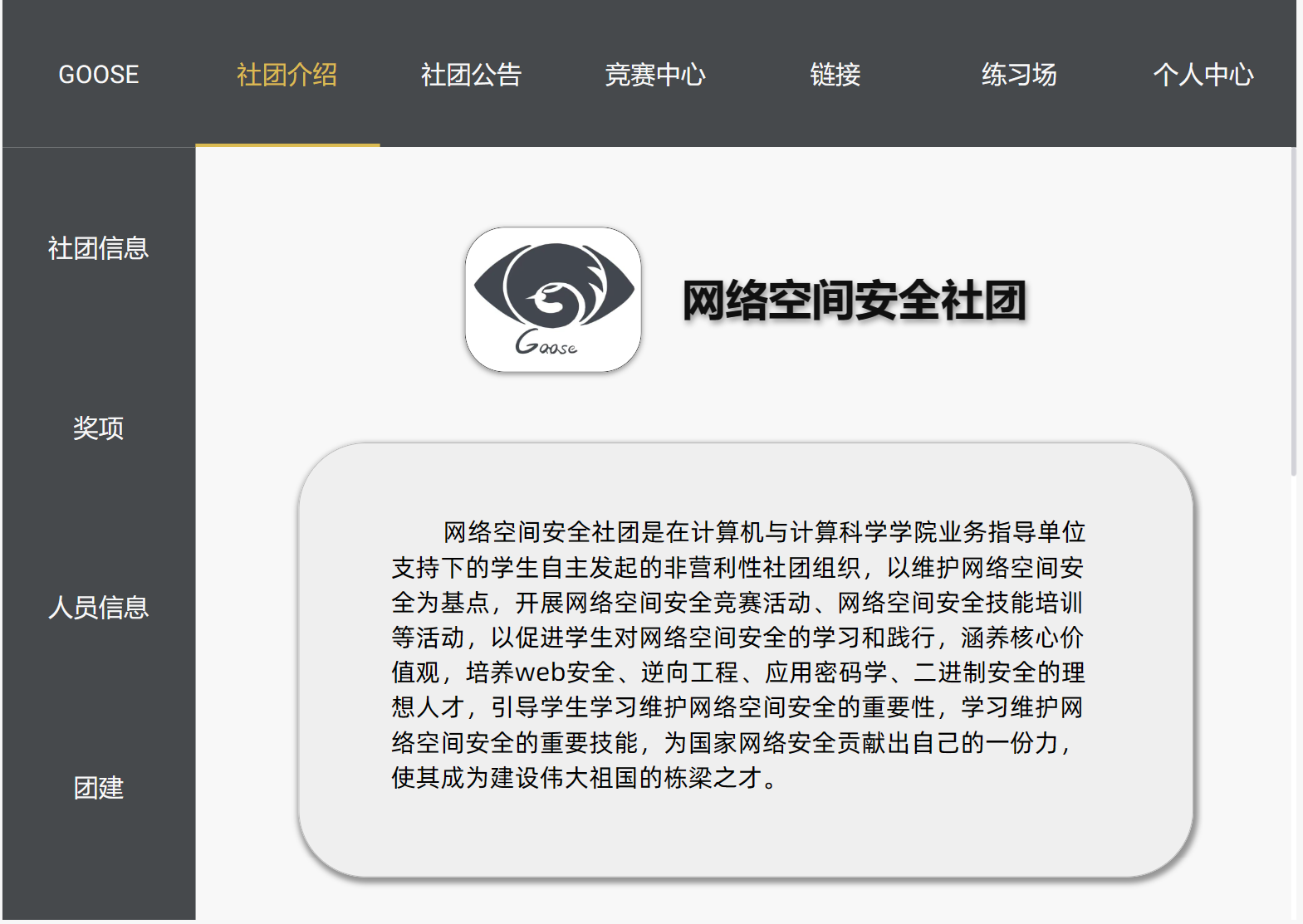

社团介绍页面ui:
社团介绍页面面向社员和管理员，两类人员，社员只拥有对社团信息、奖项、人员信息和合照的观阅功能，管理员额外拥有对当前页面的信息修改功能。

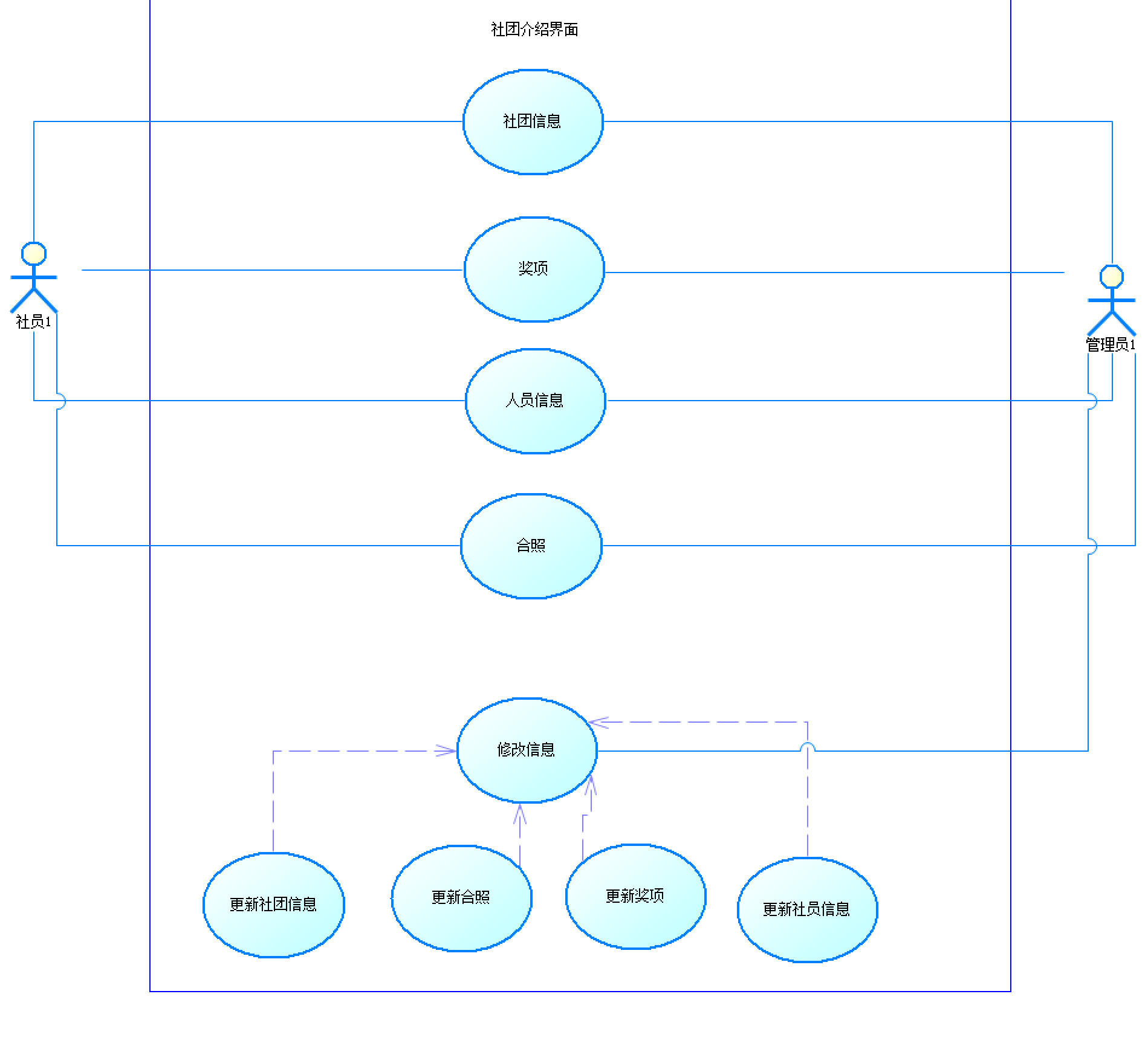

社团介绍界面用例图:
社团公告界面：

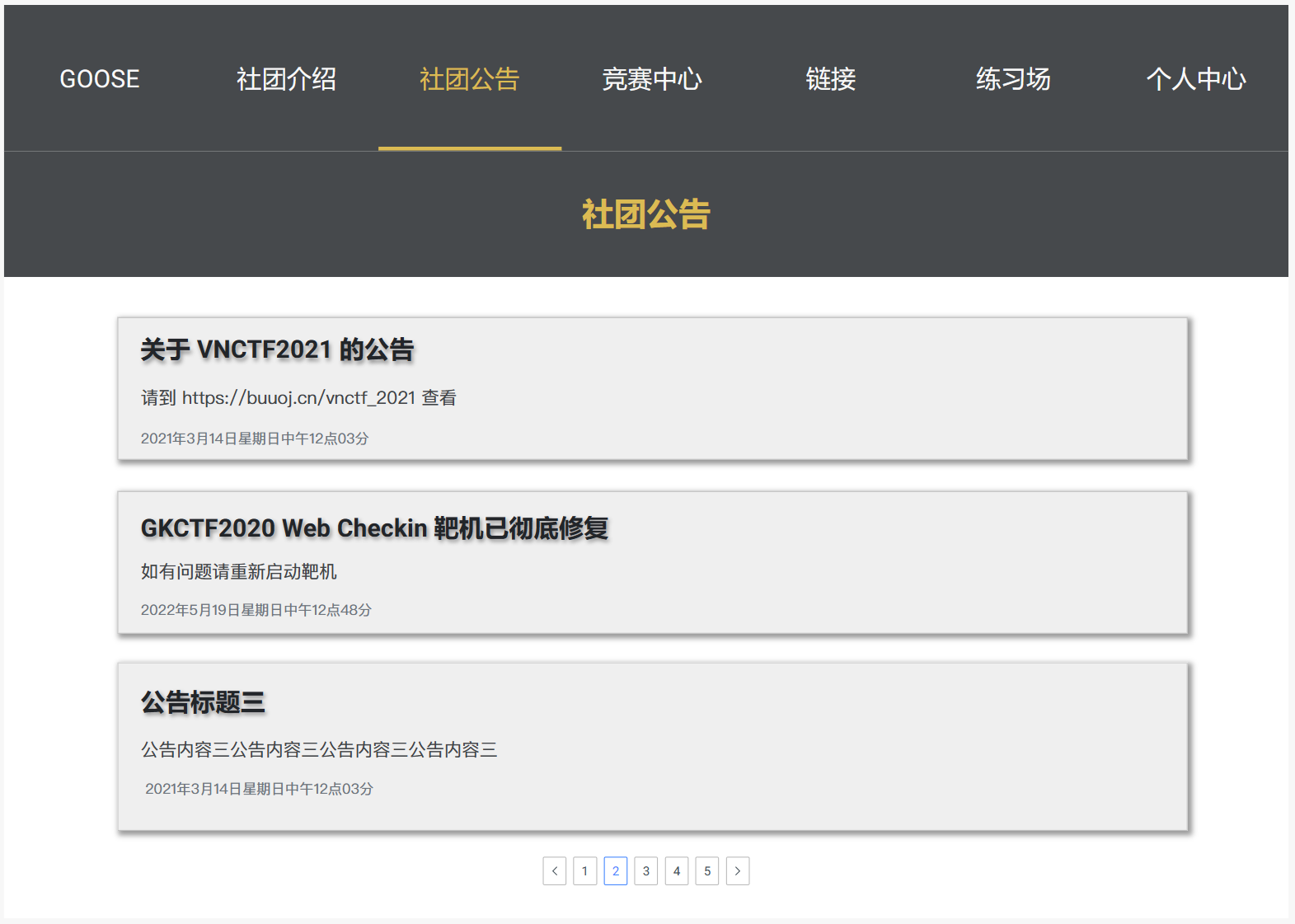

社团公告界面ui：
社团介绍页面面向社员和管理员，两类人员，社员只拥有对网页中公告的查阅功能，管理员拥有额外对公告删除和发布的公告处理功能

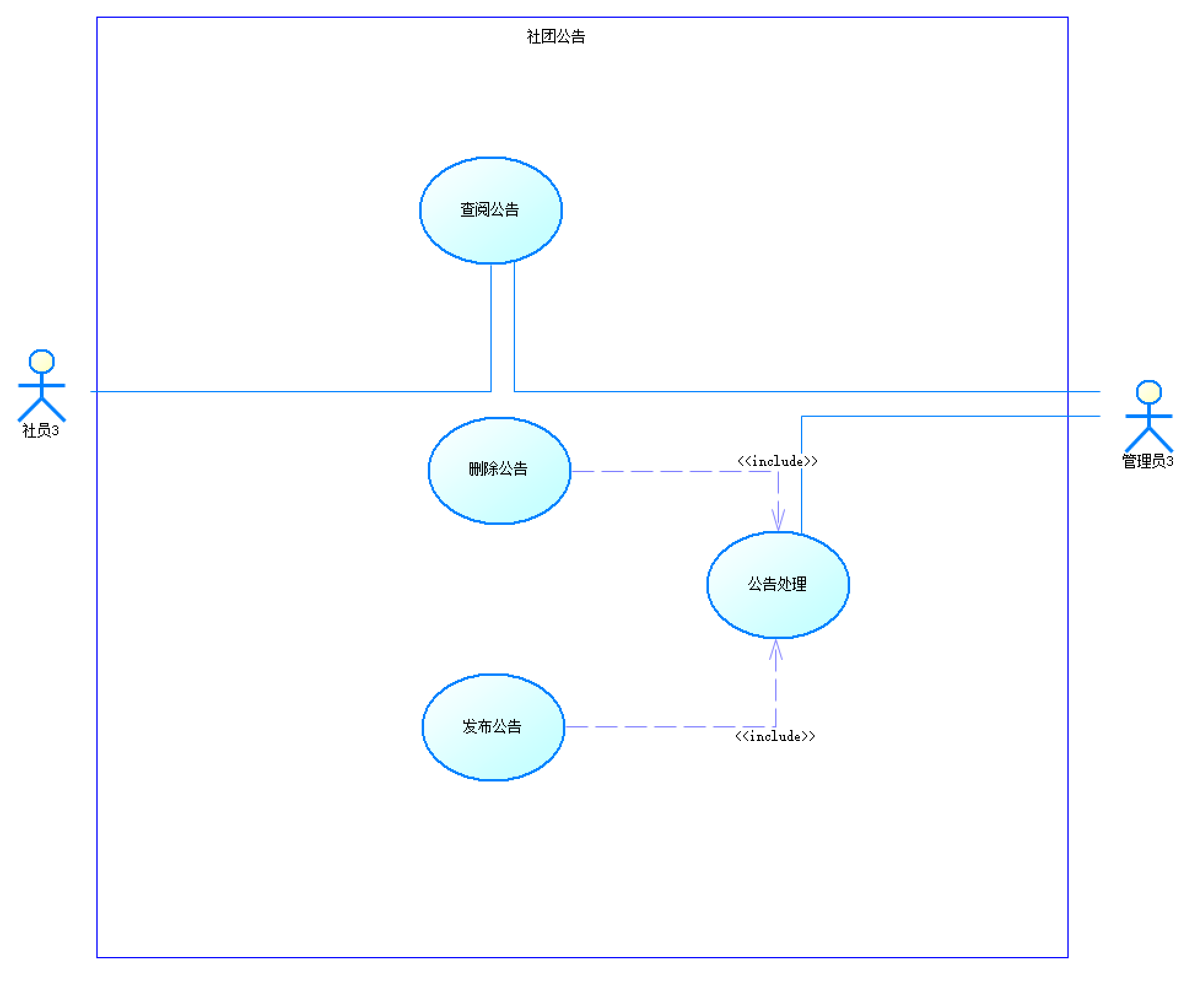

社团公告界面用例图:
竞赛中心界面:

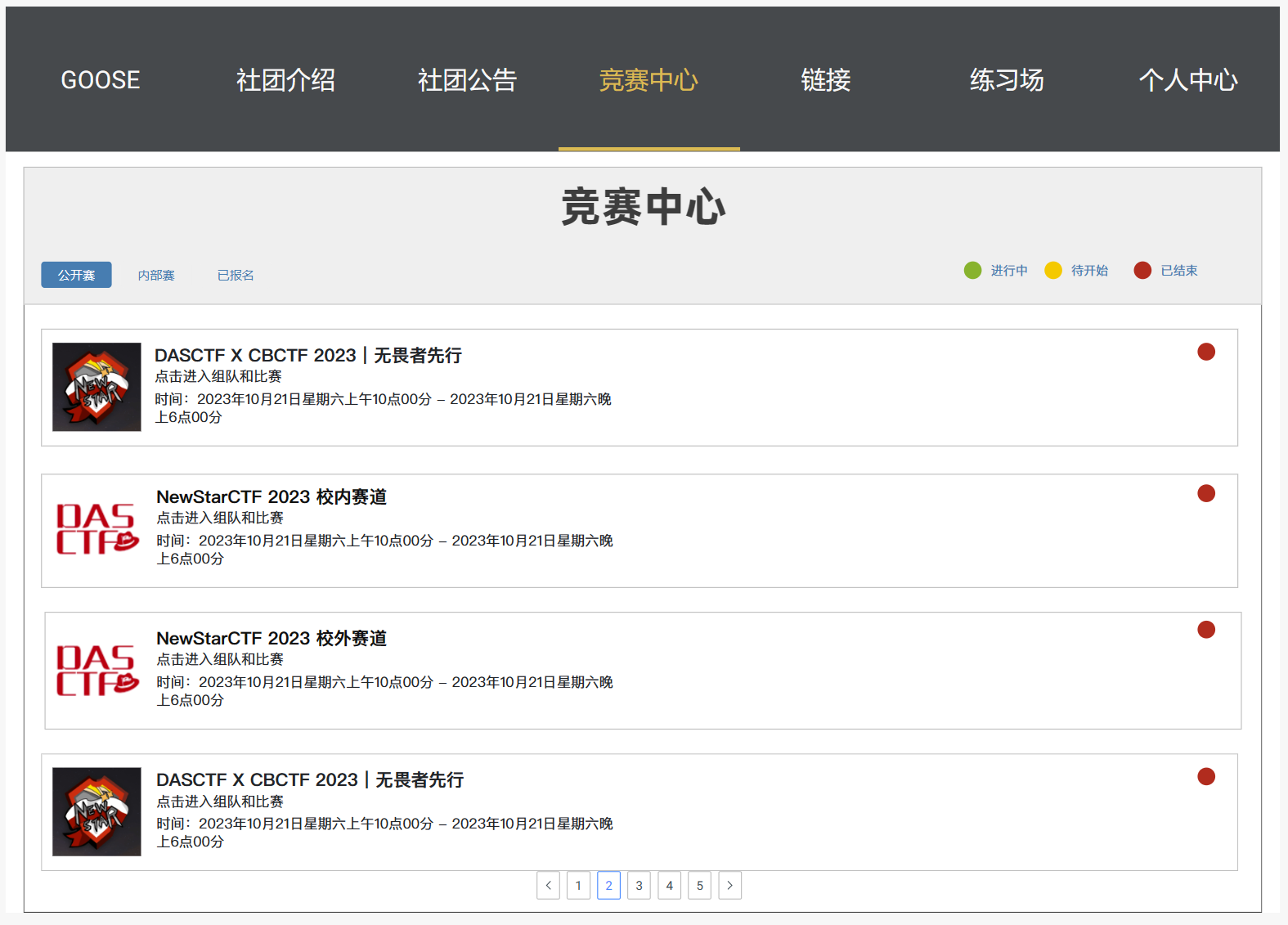

竞赛中心界面ui:
社团介绍页面面向社员和管理员，两类人员,社员可以查阅公开赛、内部赛的信息和自己已经报名的竞赛信息，管理员拥有对公开赛和内部赛的查阅功能，以及删除竞赛活动和发布竞赛活动的活动处理功能:

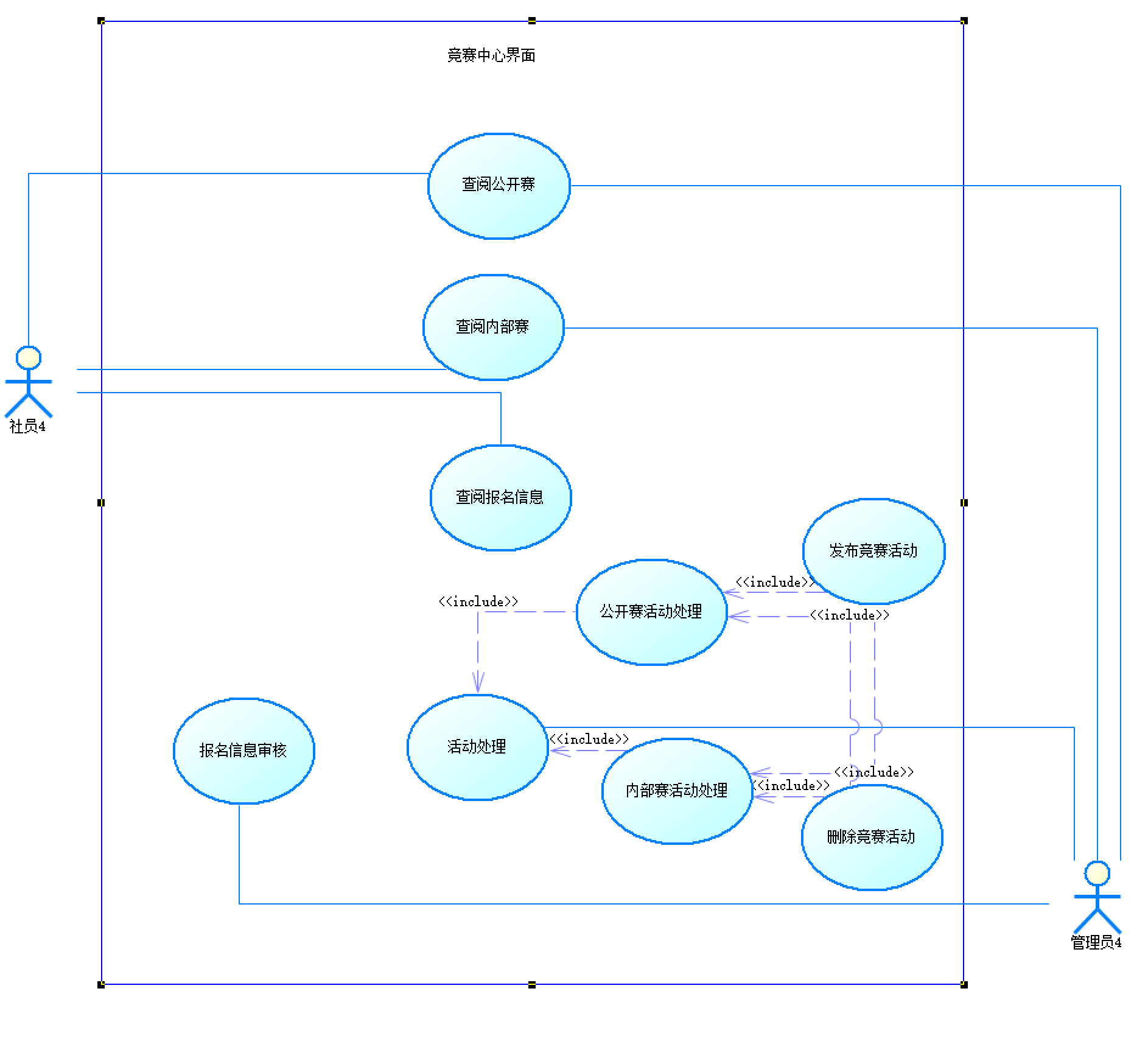

竞赛中心界面用例图:
链接界面:

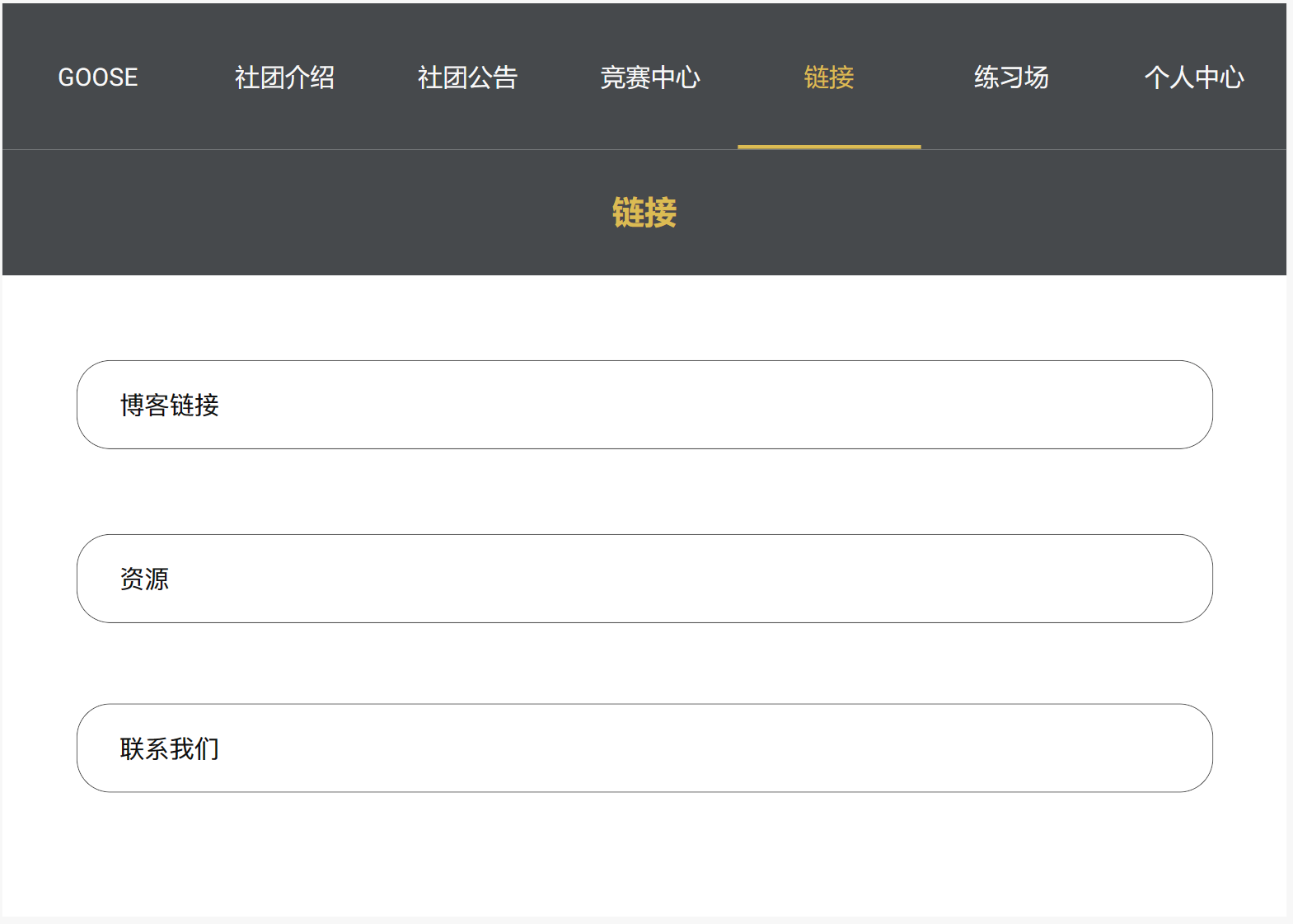

链接界面ui:
社团介绍页面面向社员和管理员，两类人员,社员只有对博客链接、资源和联系我们的查阅功能，管理员拥有对博客链接信息，资源信息，联系我们的信息的处理功能

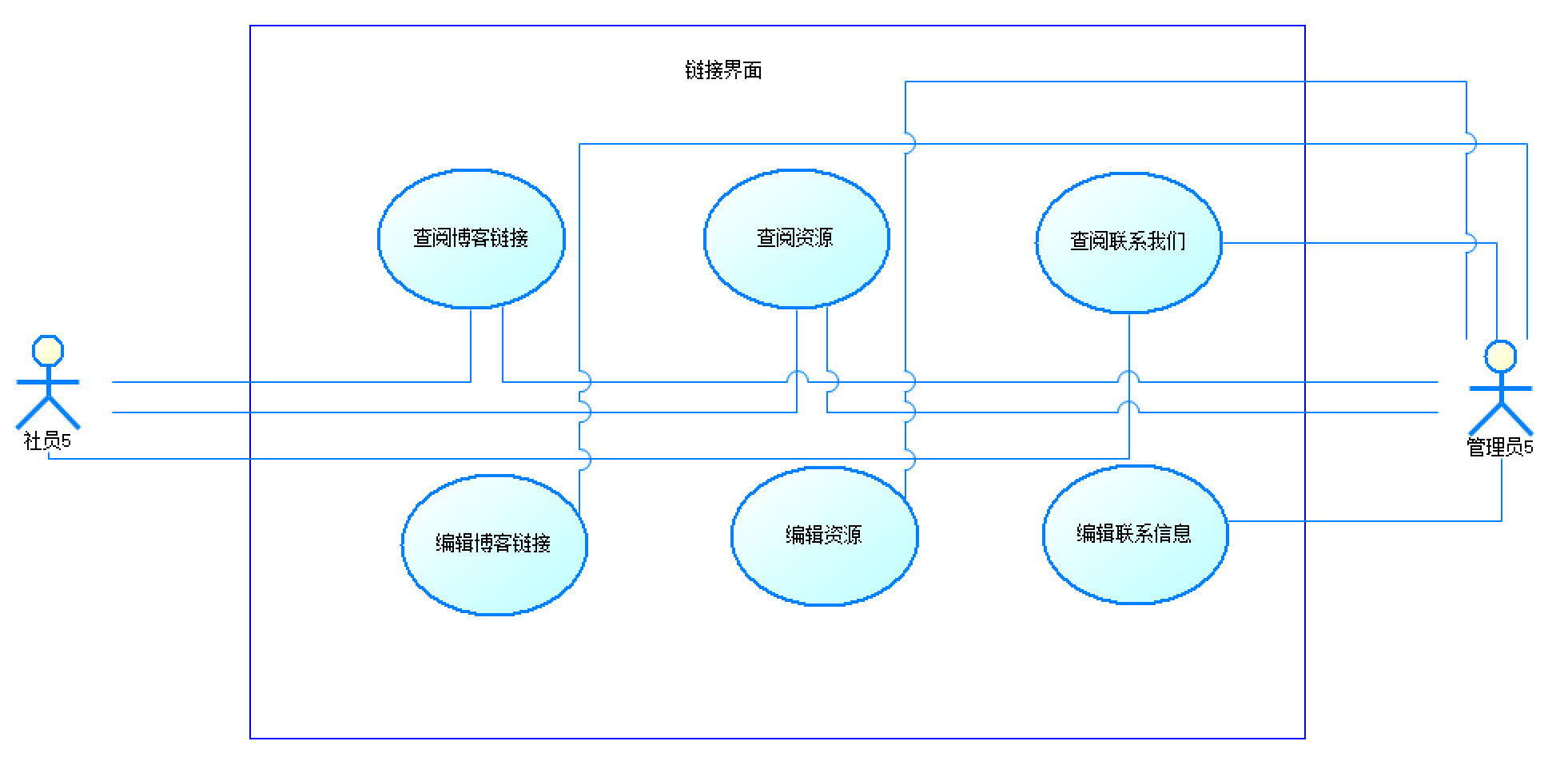

链接界面用例图:
练习场界面:

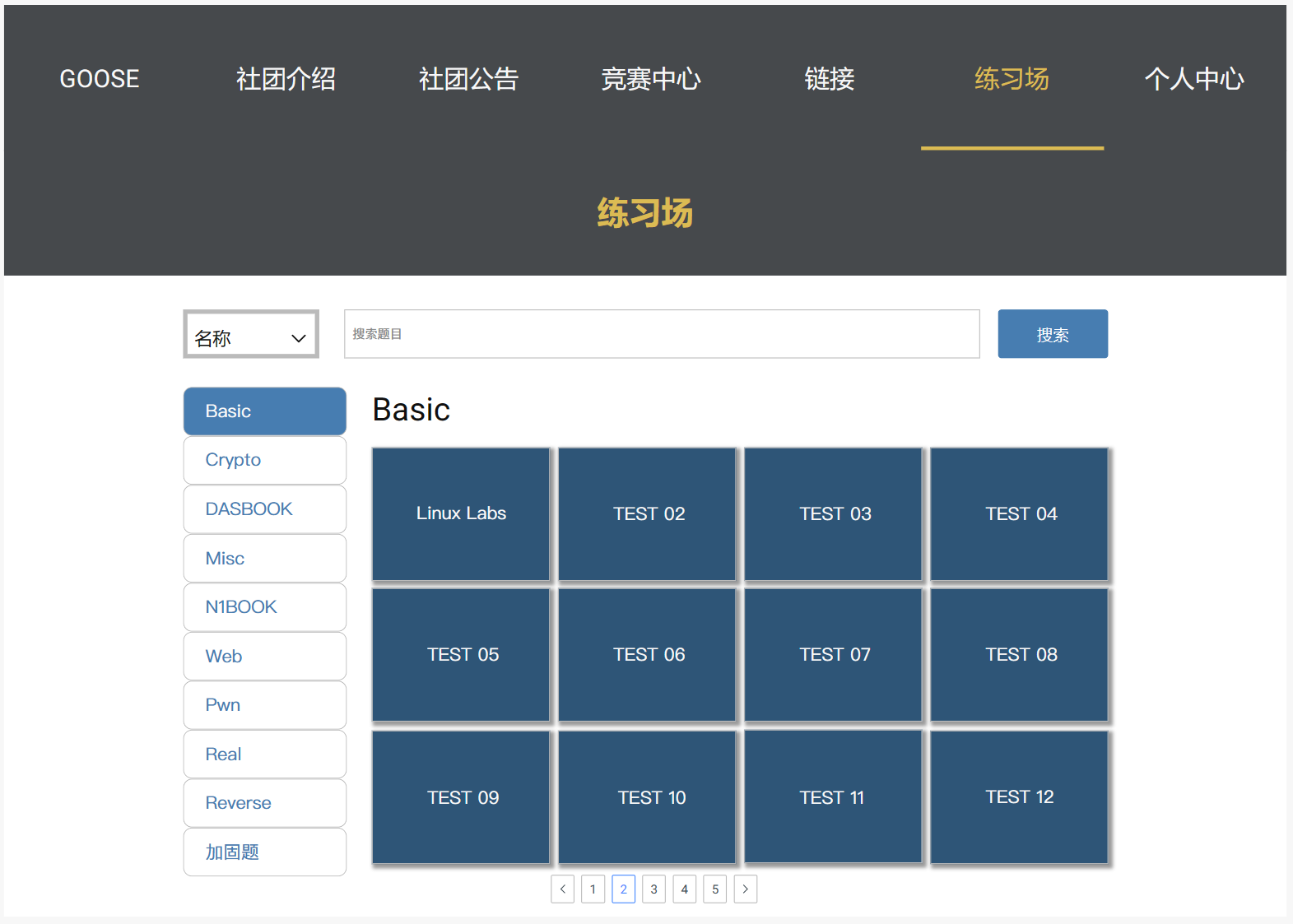

练习场界面ui:
社团介绍页面面向社员和管理员，两类人员,社员拥有对各类题型题目的查阅功能，对题目的打开和测试，以及对指定题目的搜索功能，管理员拥有额外对题目的发布和删除功能

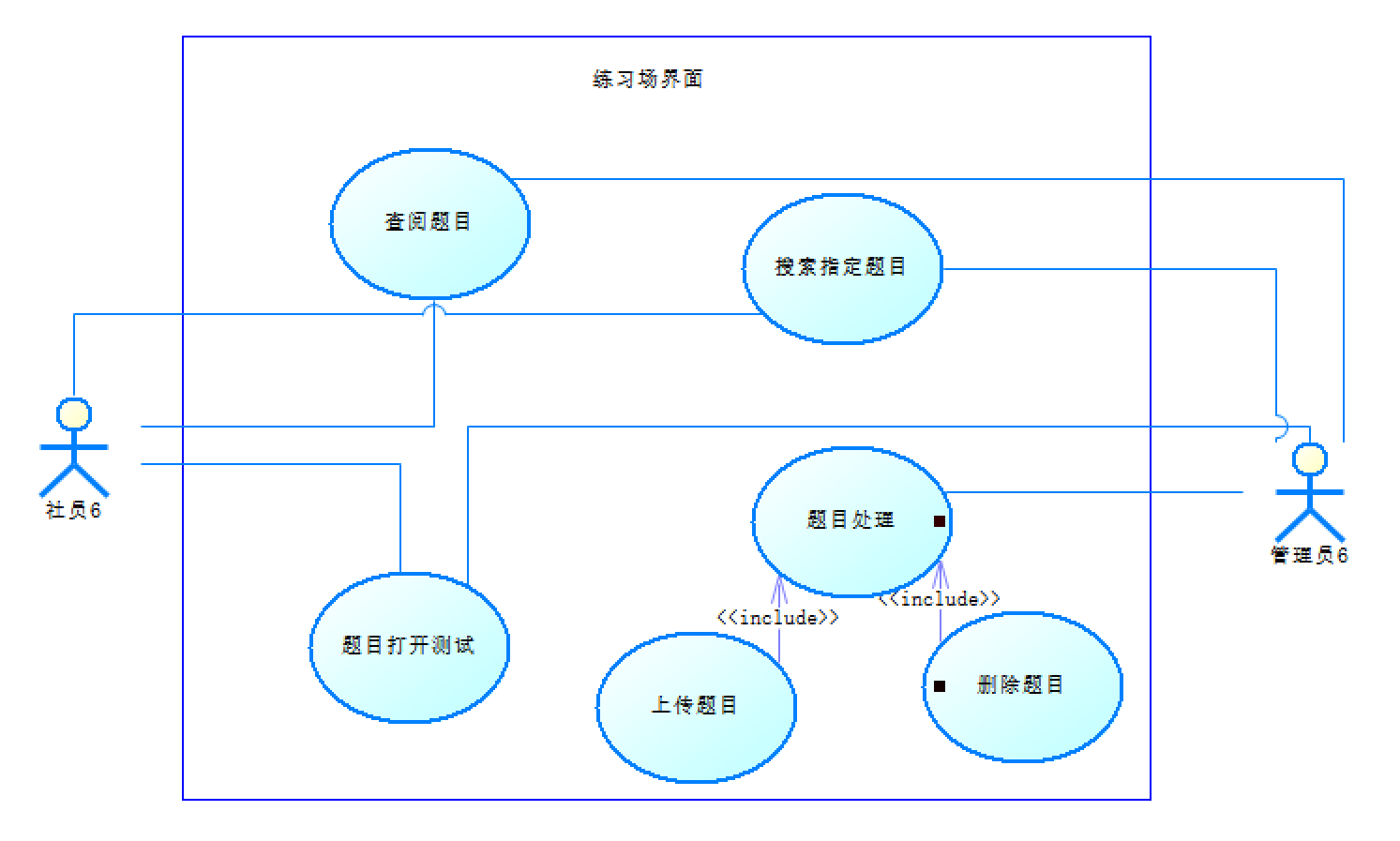

练习场界面用例图:
个人中心界面:

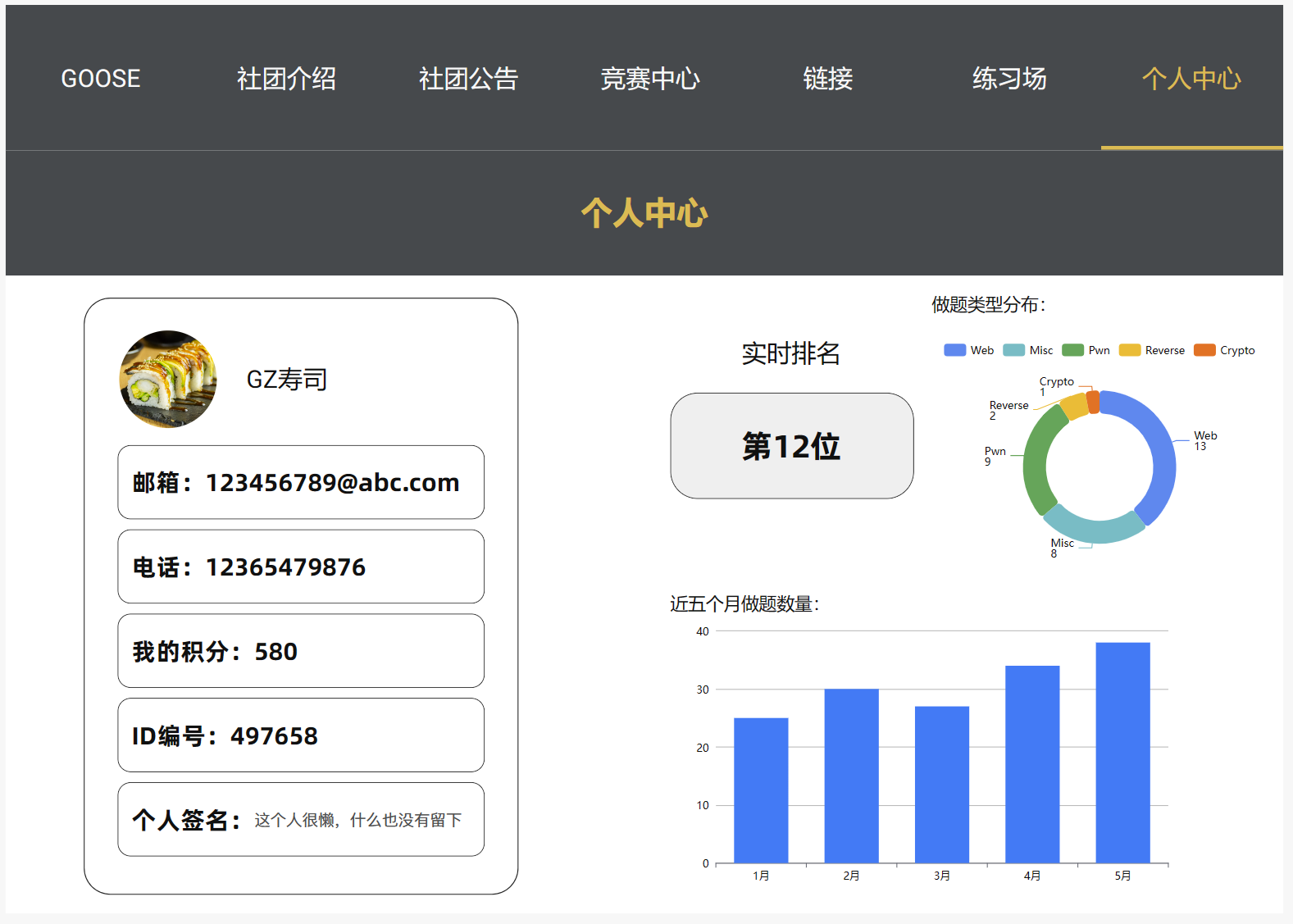

个人中心界面ui:
个人中心的操作界面，只面向社员，社员拥有对该界面的查阅和编辑个人信息的功能

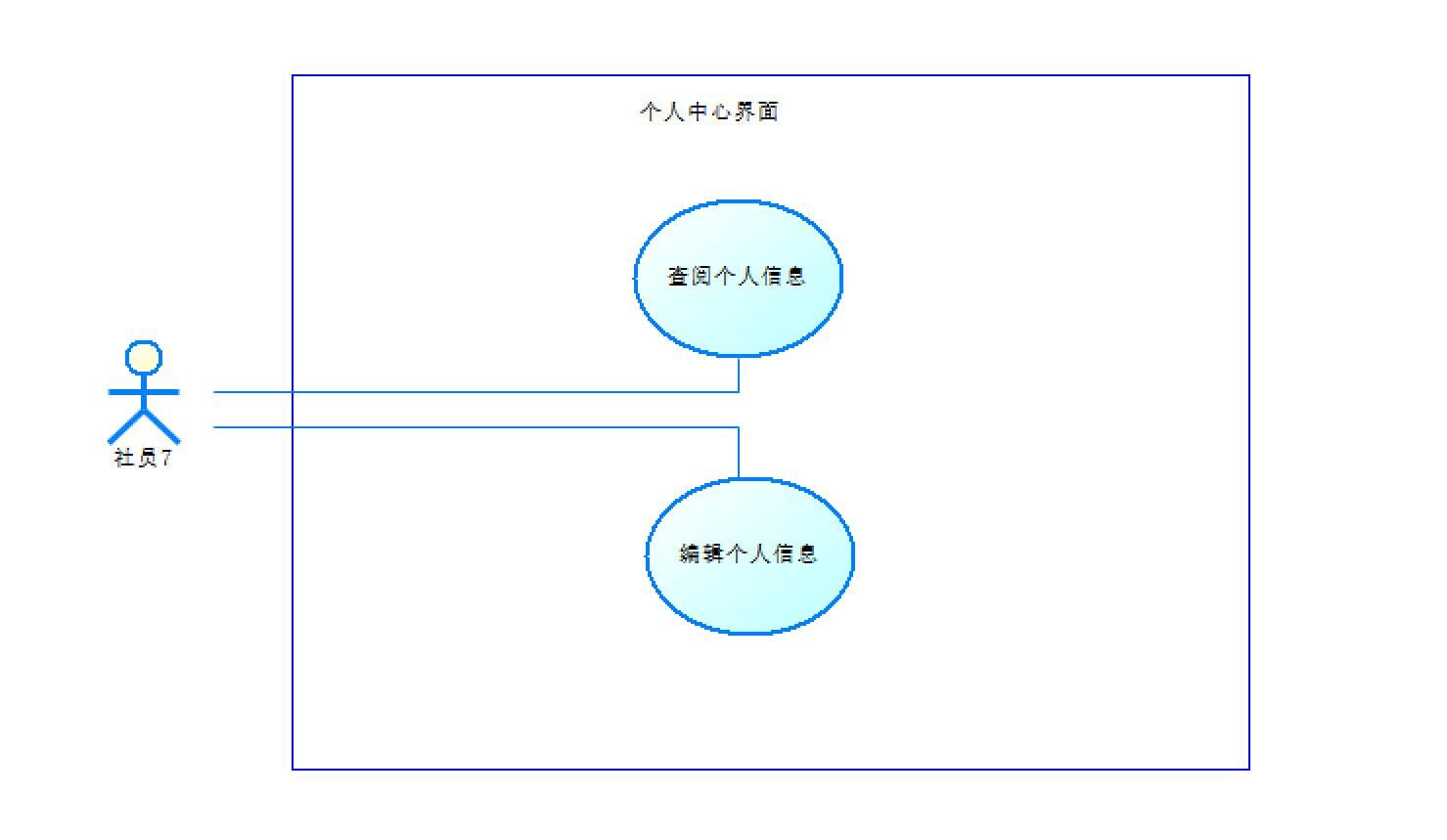

个人信息界面用例图:
类图:

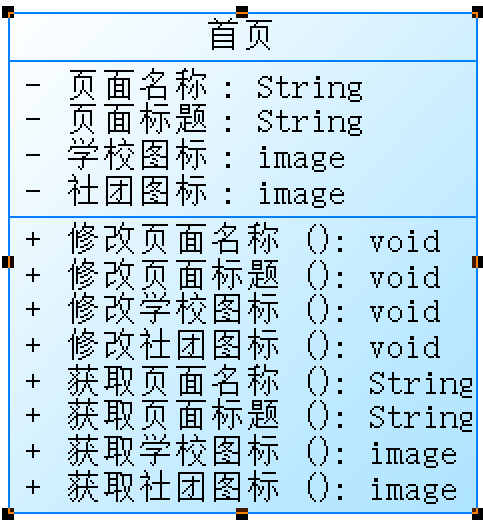

首页类图:

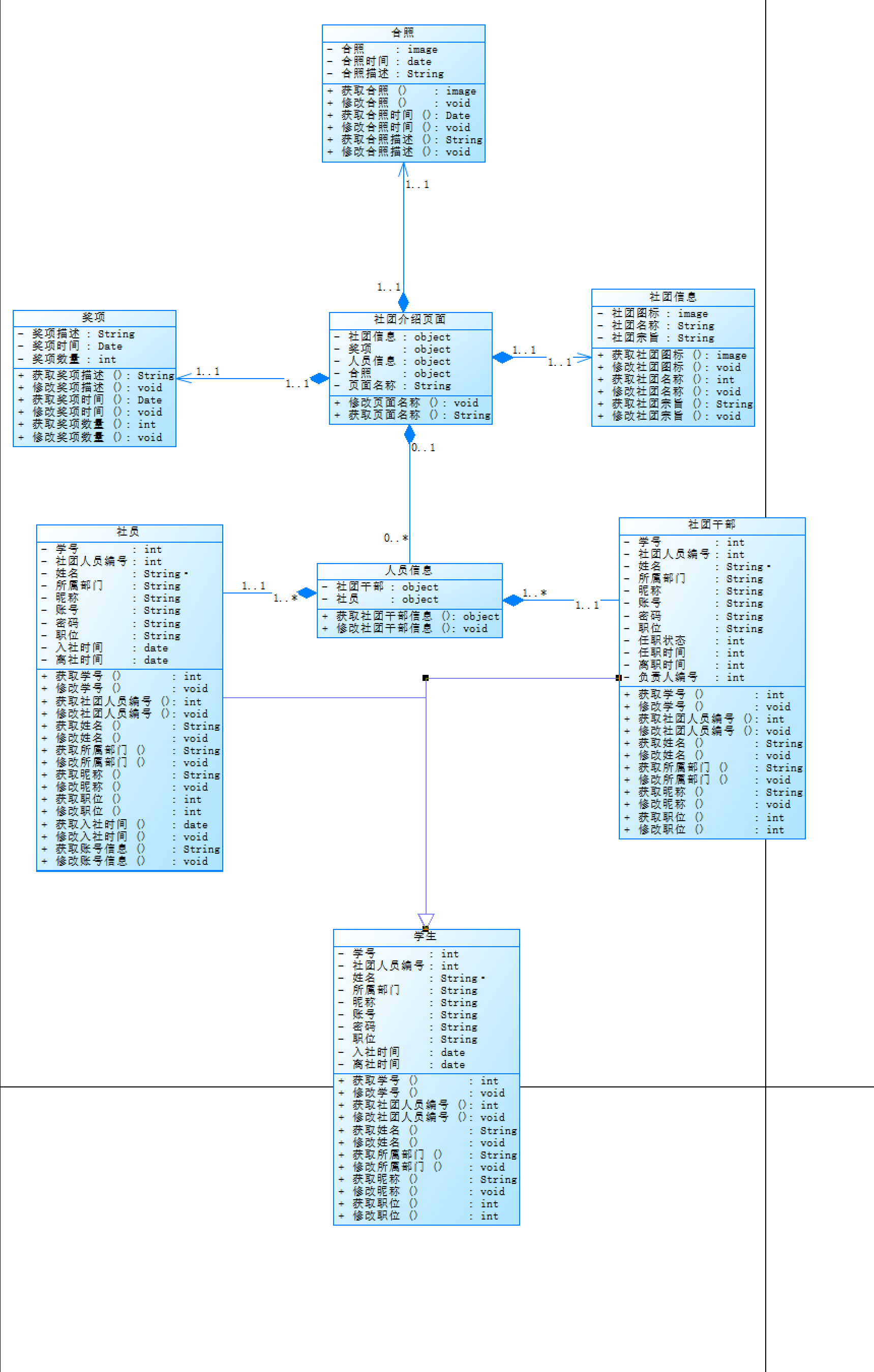

社团介绍页面类图:

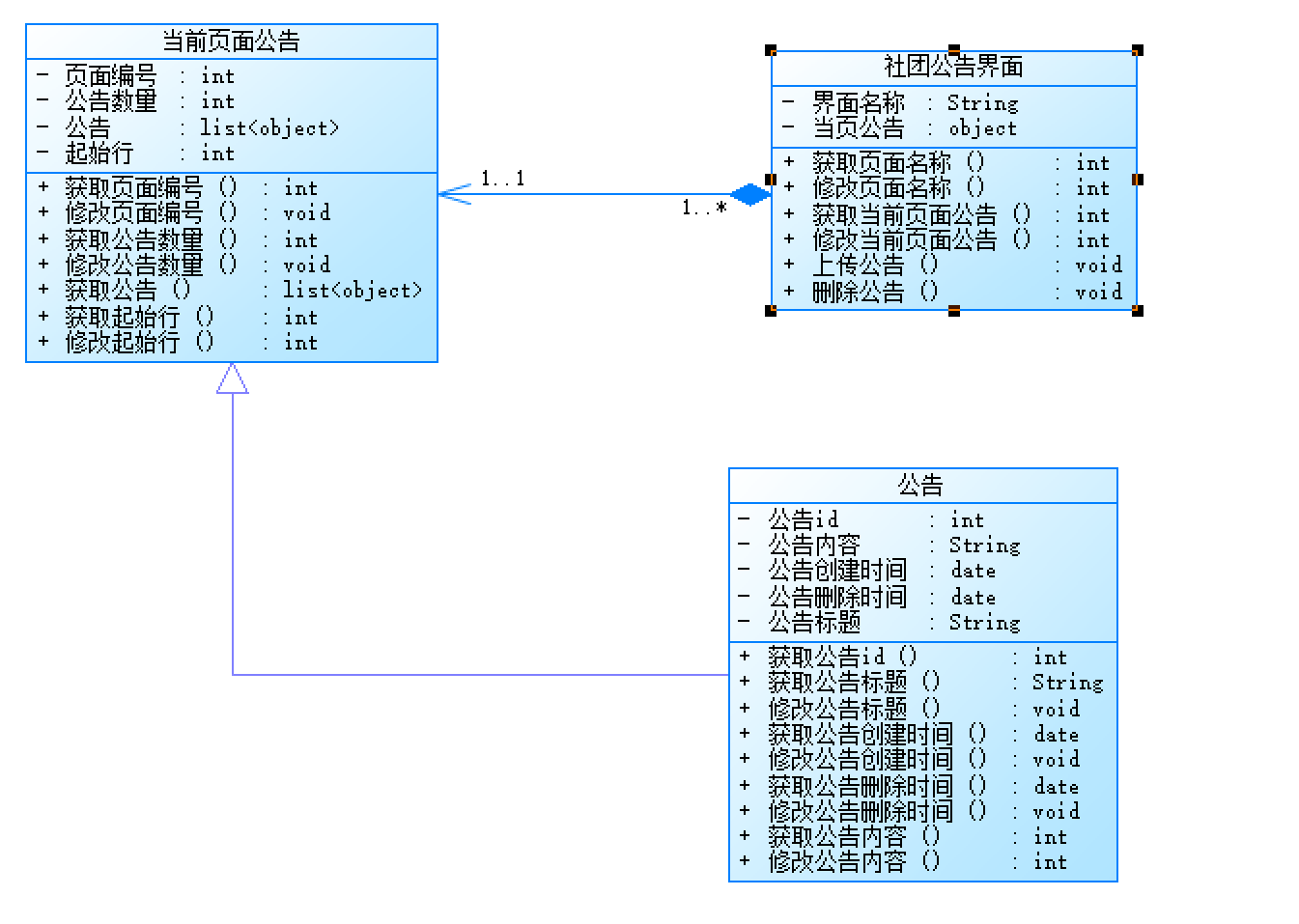

社团公告界面类图:

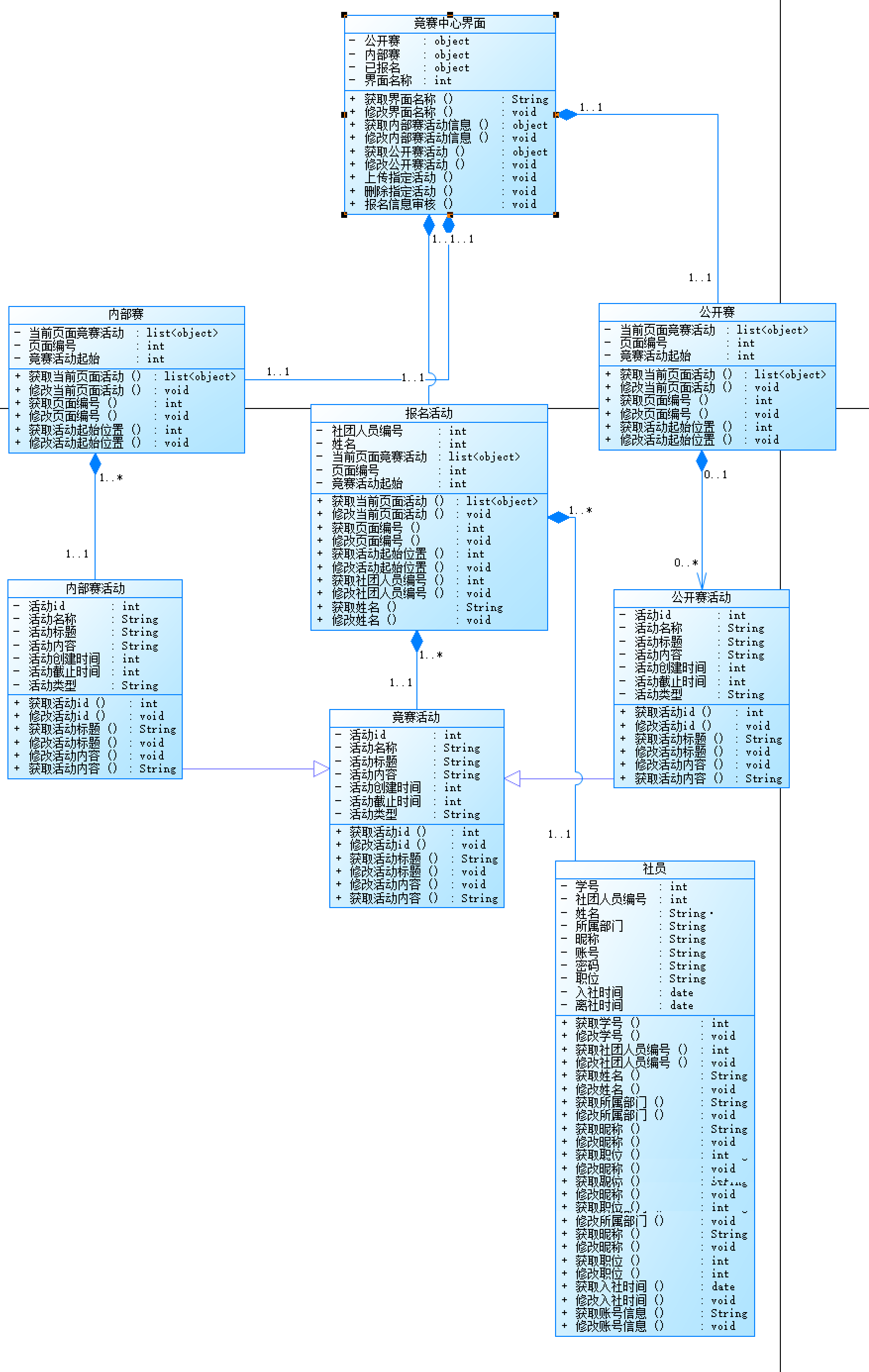

竞赛中心界面类图:

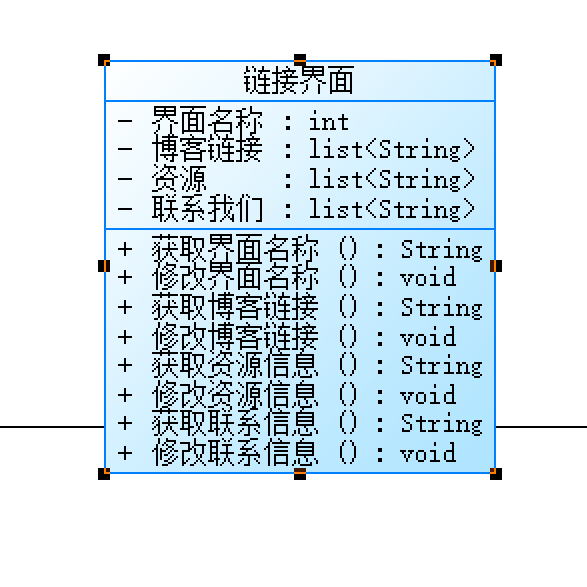

链接界面类图:

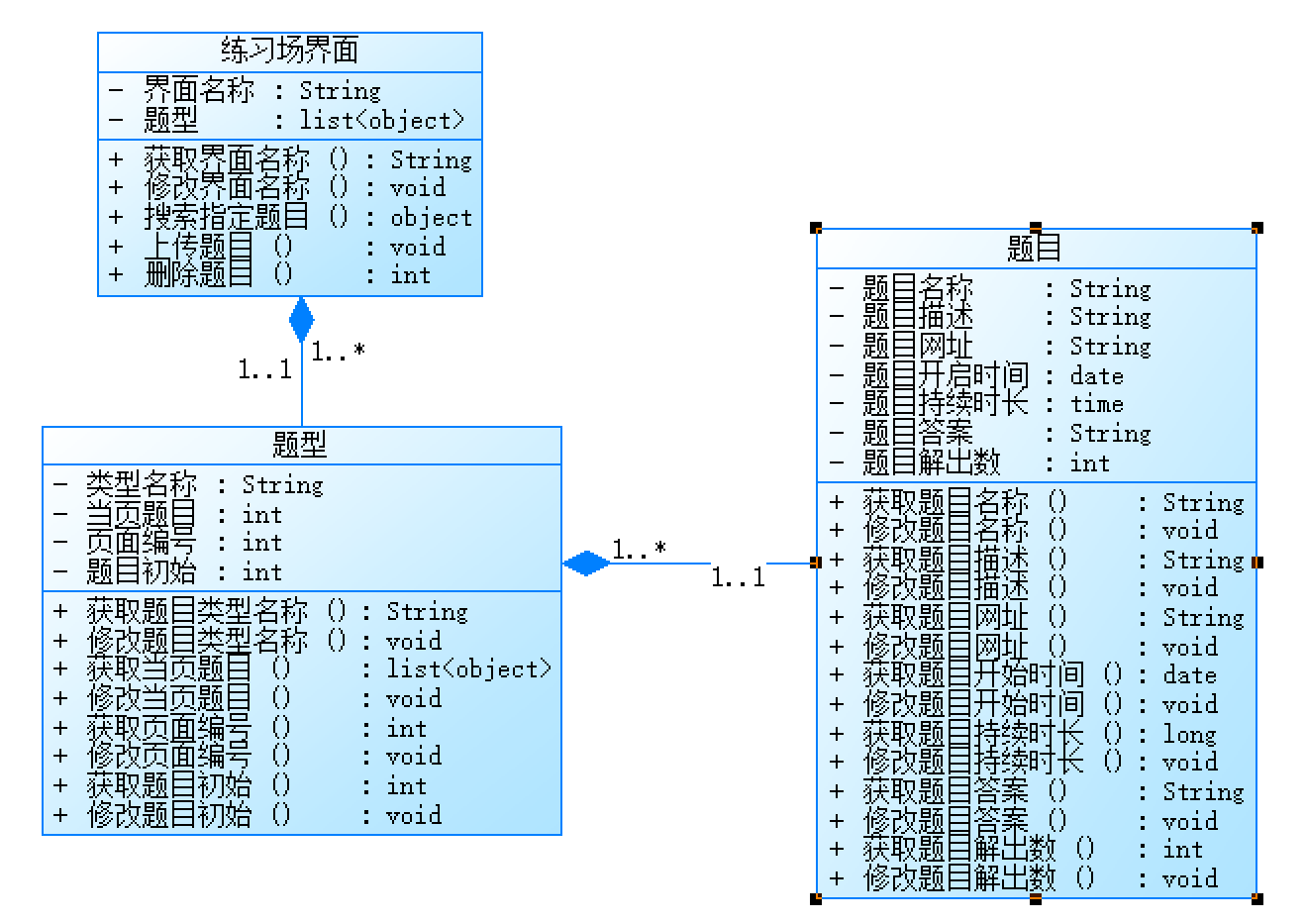

练习场界面类图:

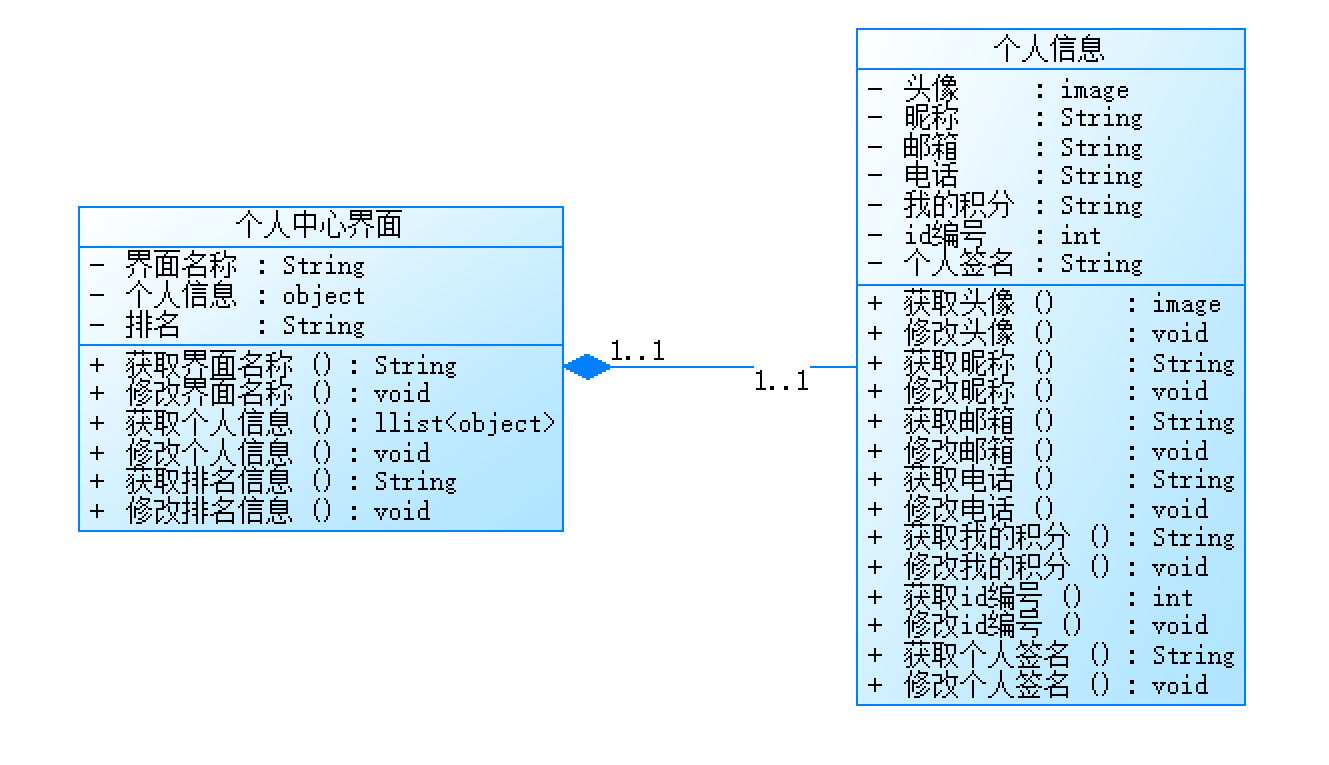

个人中心界面类图:
网页的数据流图:

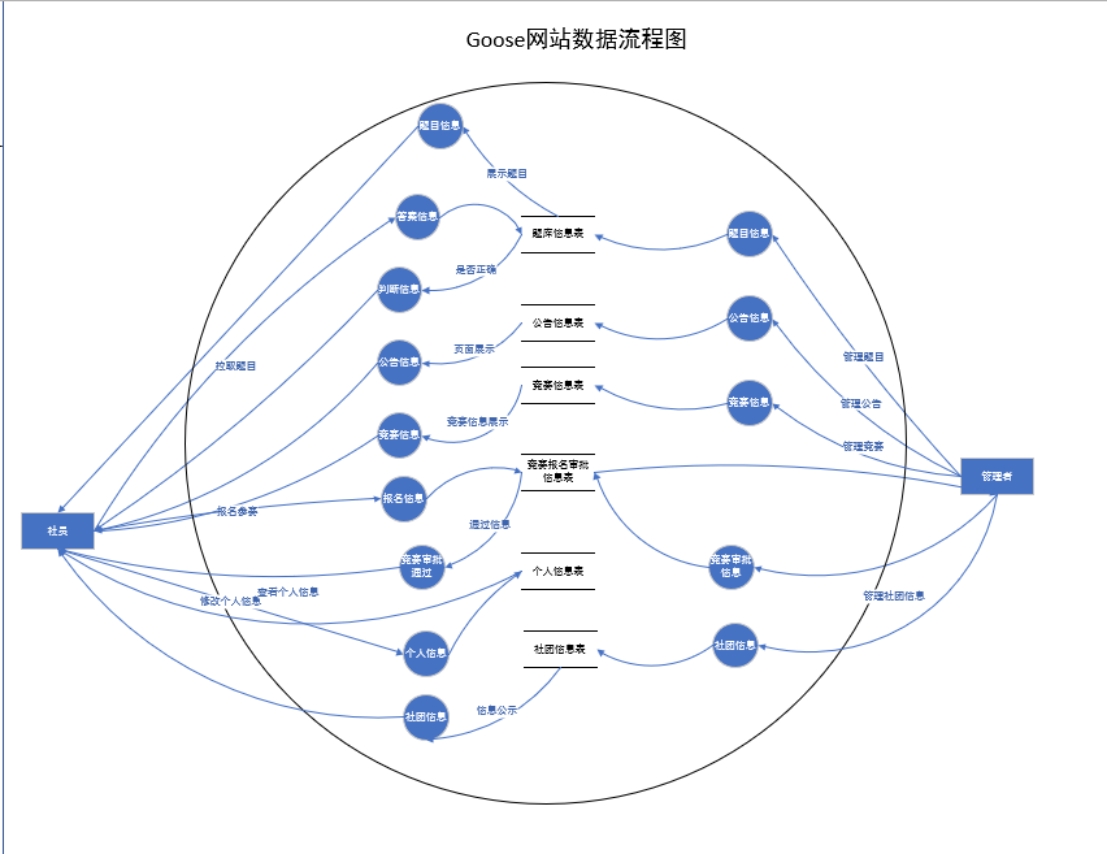

Goose网站数据流程图:
题库信息管理：
管理员发出对应的题目信息进入题库，社员可以拉取对应的题目，然后完成后可以填写答案，系统判断答案对错，将对应的判断信息返回
网页公告管理：
社团会发布各种各样的公告，管理员将对应的公告信息发布，以便社员能浏览
竞赛信息管理：
社团举办网络安全赛事，管理员将赛事信息录入，录入后社员可以根据自己的需求报名，报名信息进入竞赛报名审批表，管理员进行审批，审批后将对应的审批信息发送给社员
个人信息管理：
社员可以管理自己个人信息，同时其它社员也可以访问社员空间，查看能展示的个人信息
社团信息管理：
管理员发布社团信息，诸如社团获奖情况，社团近照，社员可以查看
网页用例的顺序图:

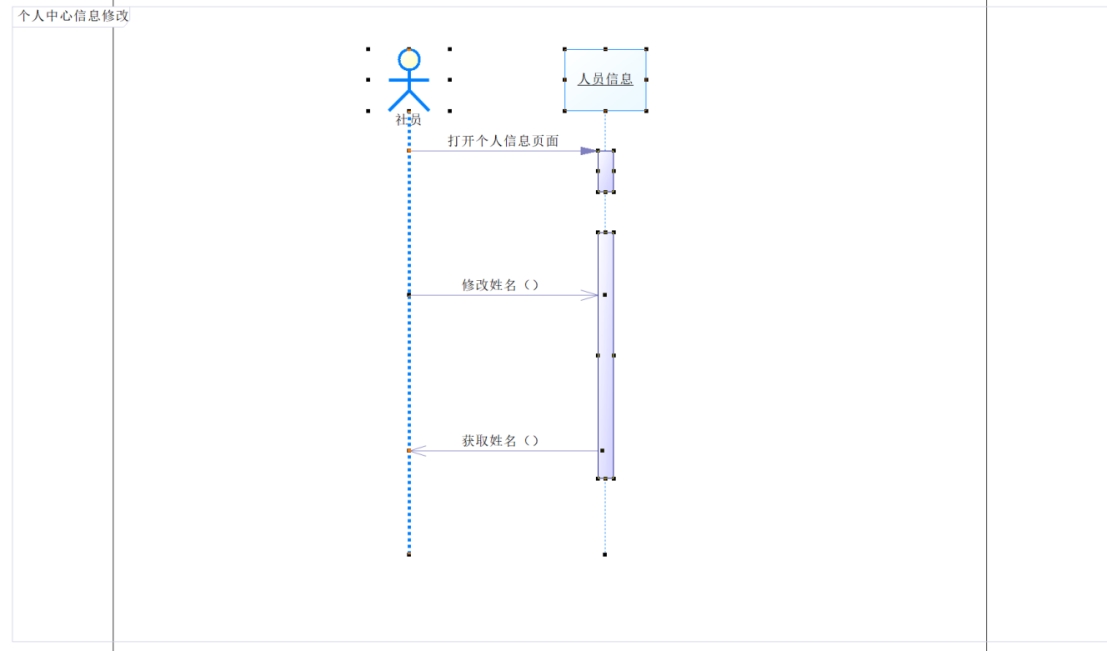

个人中中心信息修改：
社员在个人信息页面，通过修改姓名方法去修改信息，通过获取姓名方法获得新的姓名

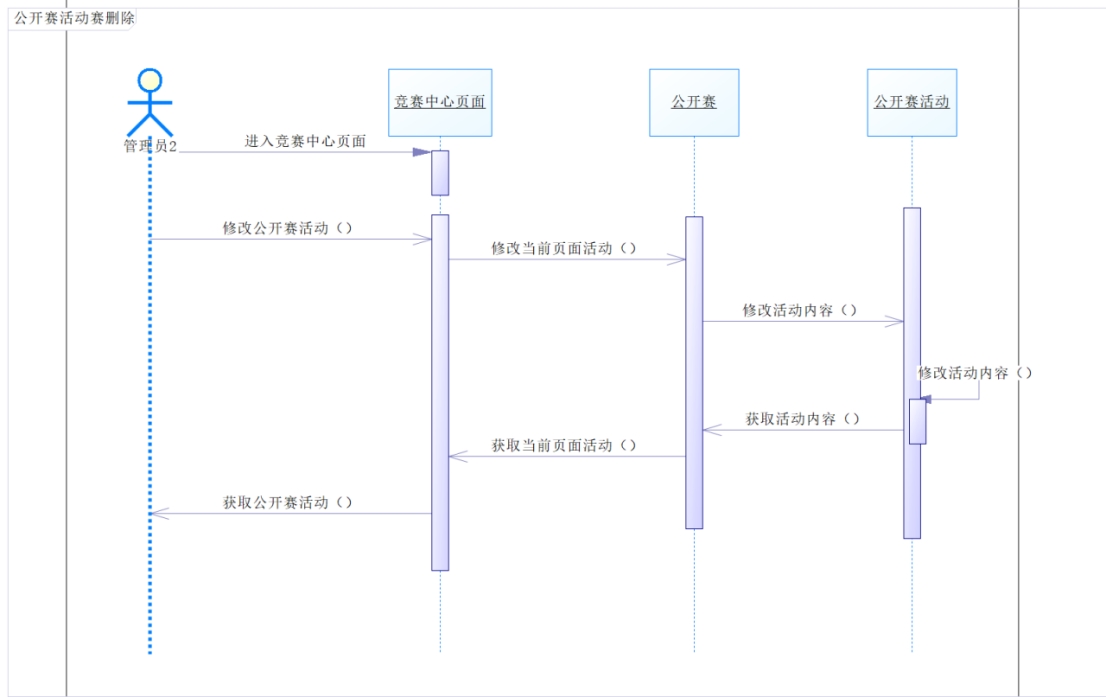

公开赛活动删除：
管理员进入竞赛中心页面，通过修改公开赛活动进入公开赛页面，通过修改当前页面活动进入公开赛活动合集，修改活动内容。通过获取活动内容、获取当前页面活动、获取公开赛活动获得新的活动信息。

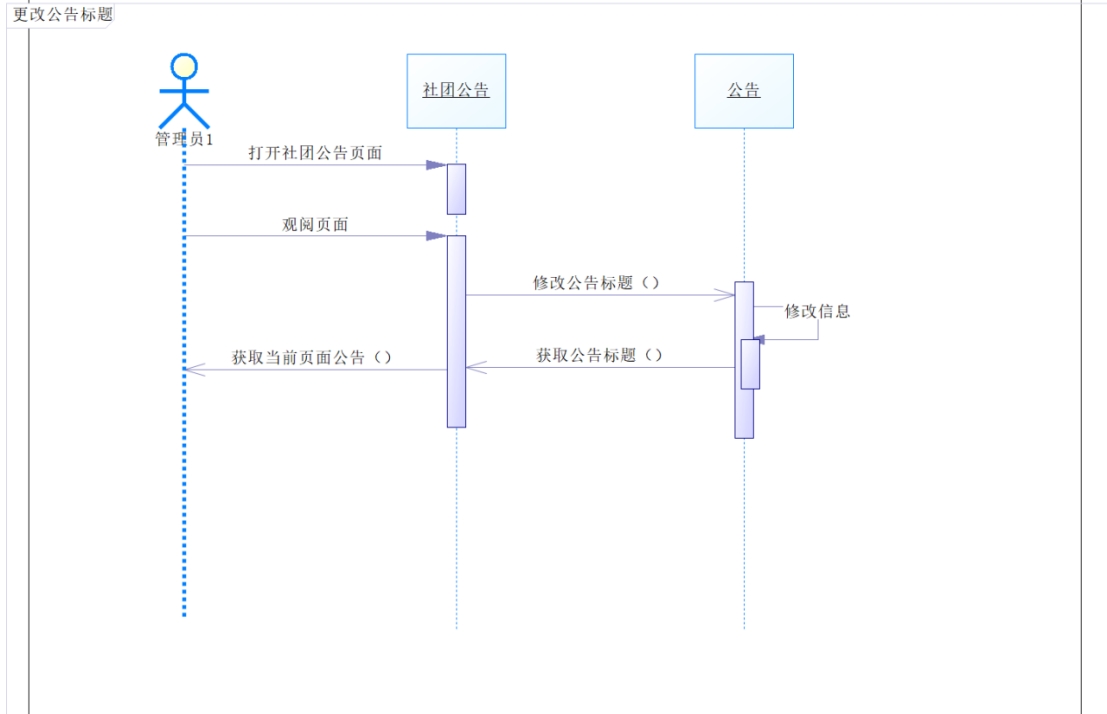

更改公告标题：
管理员进入社团公告页面，通过修改公告标题方法更改公告标题，通过获取公告标题方法获取新的社团公告标题，再通过获取当前页面公告方法获取新信息

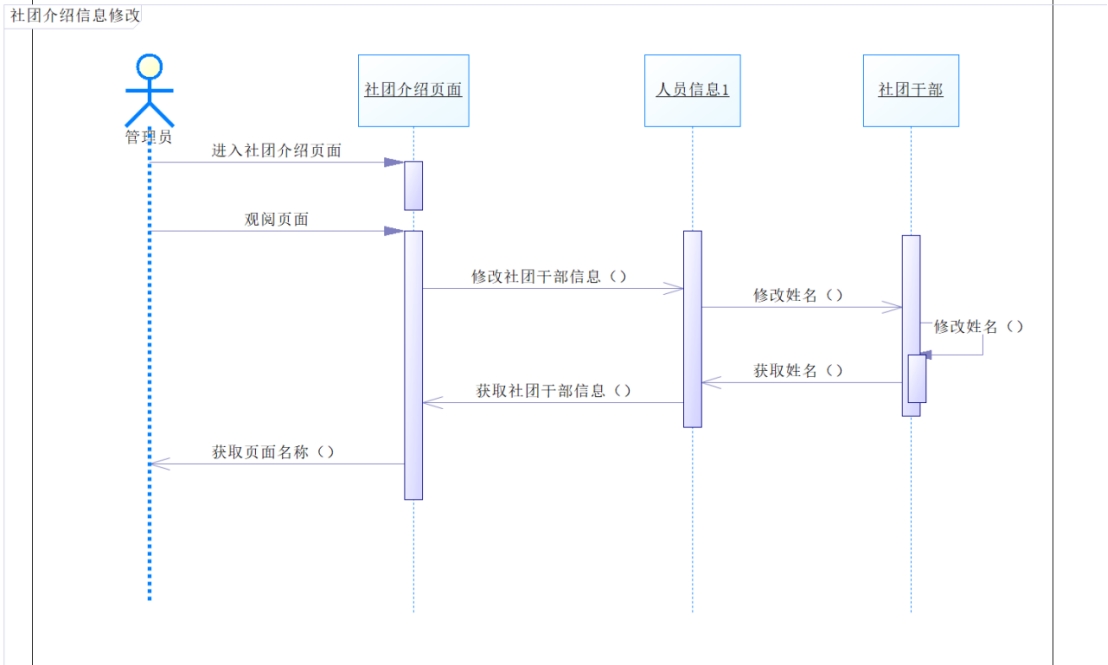

社团介绍信息修改：
管理员进入社团介绍页面，通过修改社团干部信息方法进入人员信息页面，通过修改姓名方法修改干部姓名，再通过获取姓名、获取社团干部信息、获取页面名称获取新信息

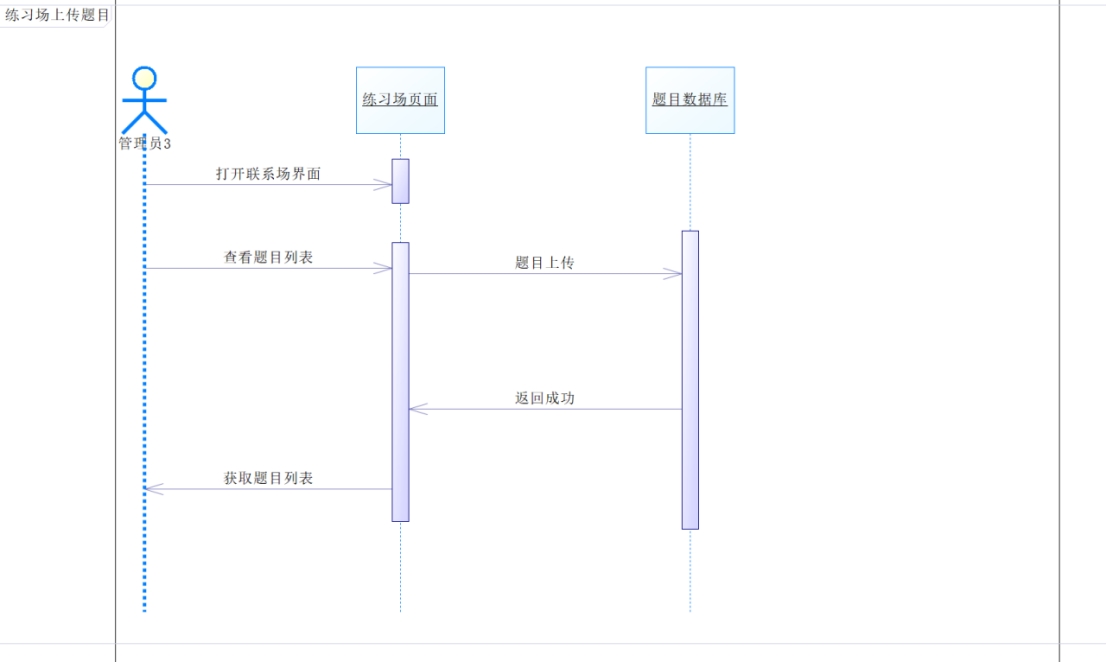

练习场题目上传：
管理员打开练习场页面，查看题目列表，通过上床题目将题目上传数据库，在练习场页面获取新的题目列表。
社团管理APP(iClub):
iClub项目背景及简介:
大学里有各种各样的社团，但是没有一个集中的平台综合管理这些社团信息，因此学生也很难全面了解到学校的社团以及社团活动。因此本项目面向对象为大学全体学生，实现校园社团管理功能，例如检索校内所有社团、申请加入，参加社团活动等。
需求分析:
非社长学生:
1.校内所有学生账号密码已根据学号初始化，无需注册，直接登录。
2.非社长学生可以修改自己的基本信息（密码、昵称、手机号、头像等等信息）。
3.非社长学生可以查询所有社团的基本信息、已经加入的社团。
4.非社长学生可以填写社团申请表，社长审核通过后可成为社员。
5.非社长学生可以查询所有社团发布的活动、已经报名的活动，报名符合条件的活动。
6.非社长学生可以接收相关活动、社团的通知。
7.非社长学生可以在留言板留言并查看留言板所有内容、我的留言以及评论。
社长学生:
1.社长学生是特殊的普通学生，拥有普通学生的所有功能。
2.社团、社长信息由后台管理员管理。
3.社长可以修改本社团基本信息（名称、Logo、社团简介等）。
4.社长可以管理本社团活动（发布活动、修改活动信息、删除活动）。
5.社长可以管理本社团社员（审核入社申请、删除社员、查看社员信息）。
6.社长可以管理本社团通知（发布通知，删除通知）。
7.社长可以将社长职位转让给某社员。
后台管理员:
- 后台管理员进行学生、社团的增、删。
- 后台管理员审批社长发布的活动是否通过。
- 后台管理员可以修改社长、社团信息（对数据库进行直接操作）。
用例图:
根据软件需求和原型图制作绘制了以下用例图（为了更加清晰展示将软件的三个主体功能分为三个系统绘制）：

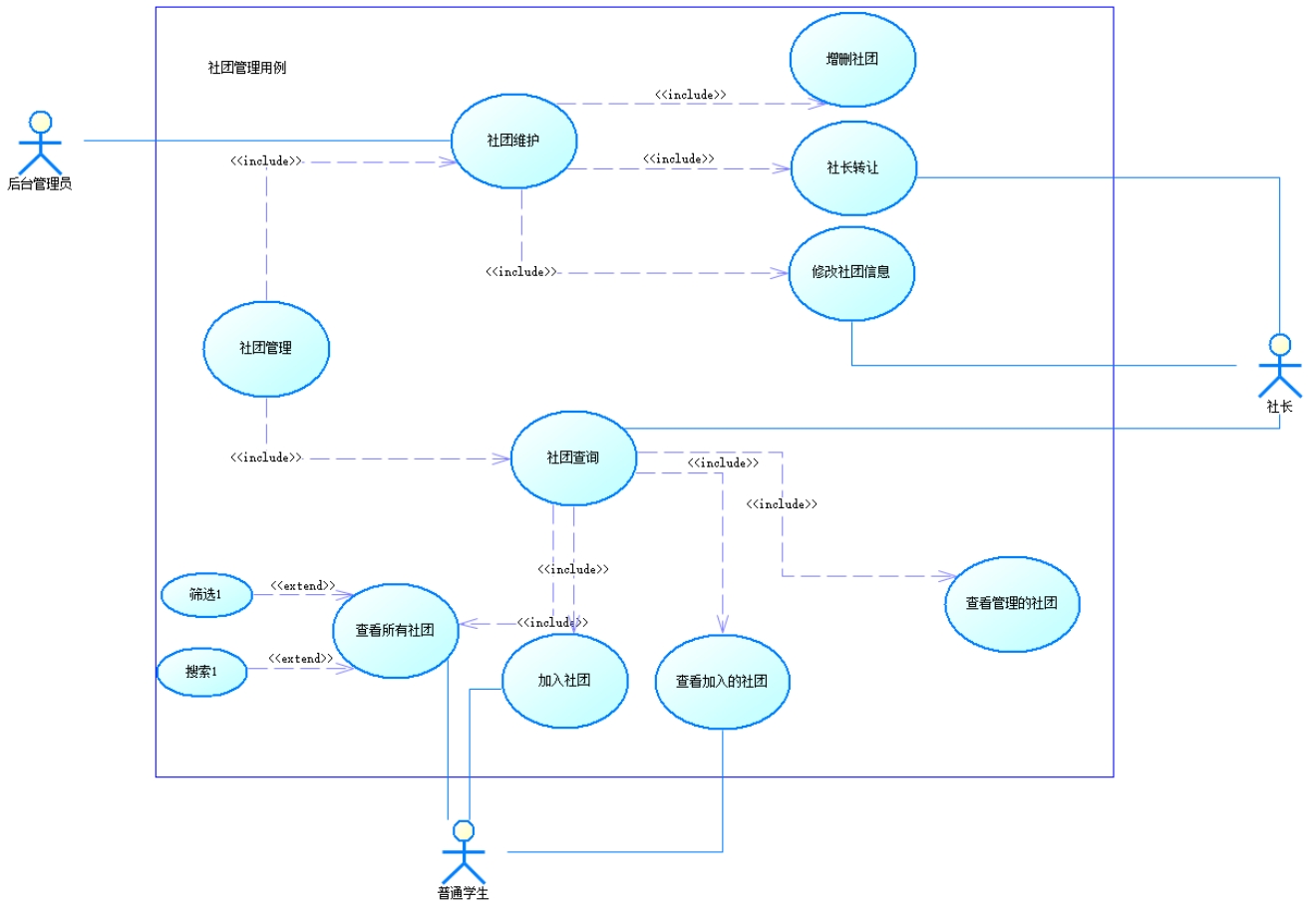

社团管理用例:

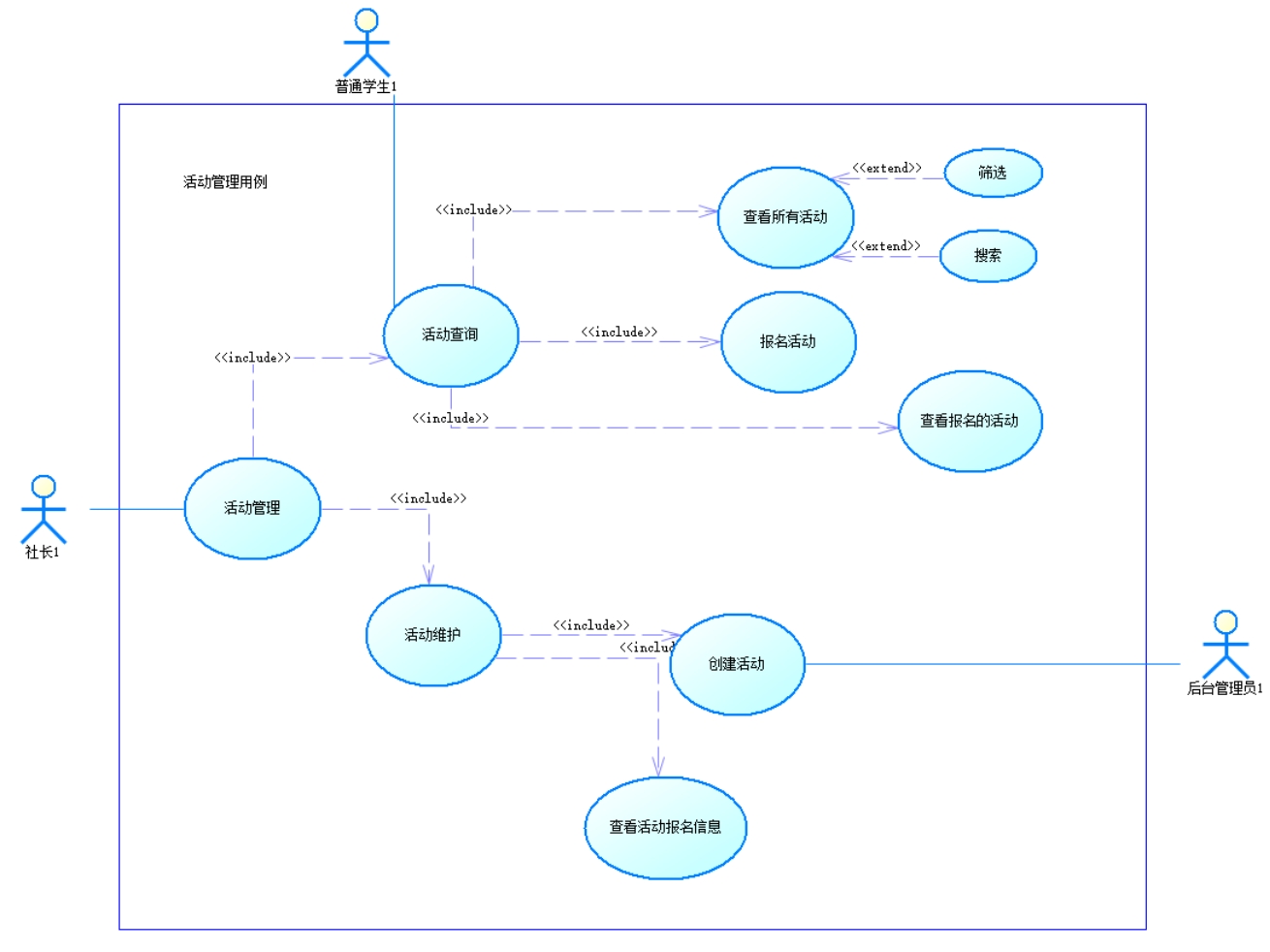

活动管理用例:

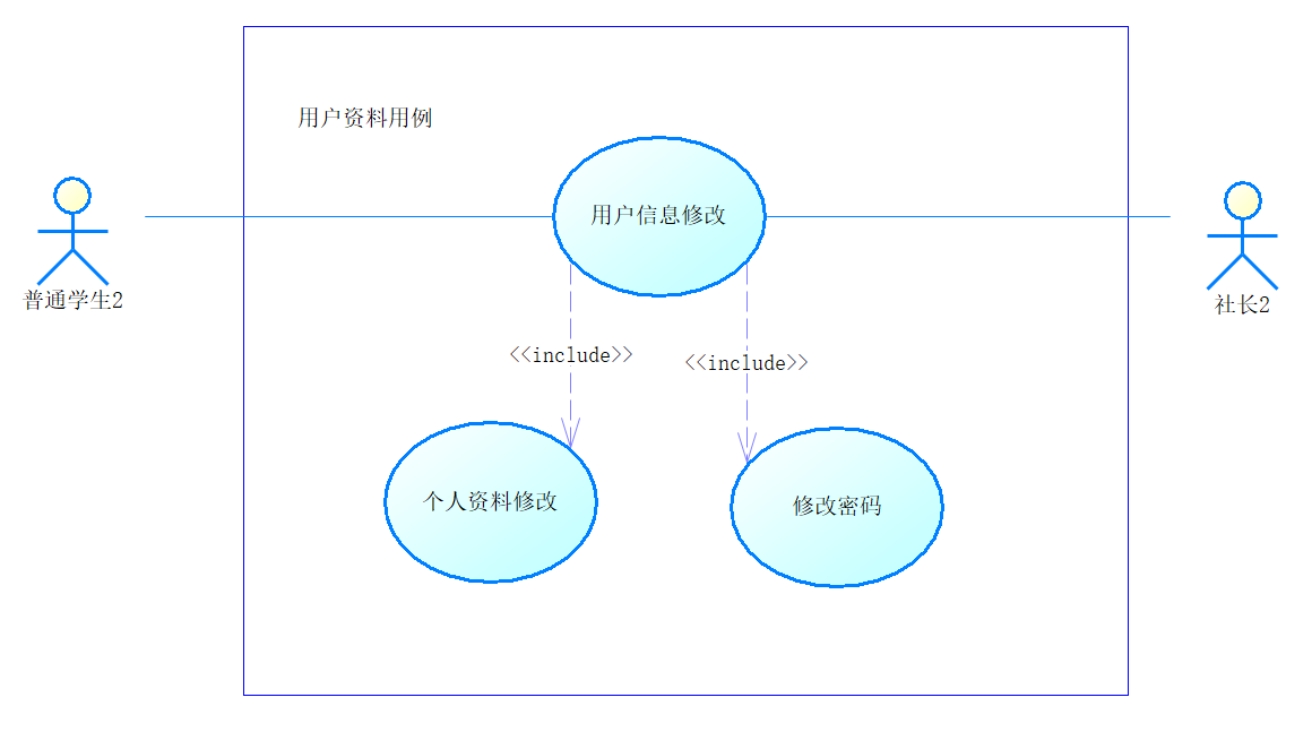

用户资料用例:

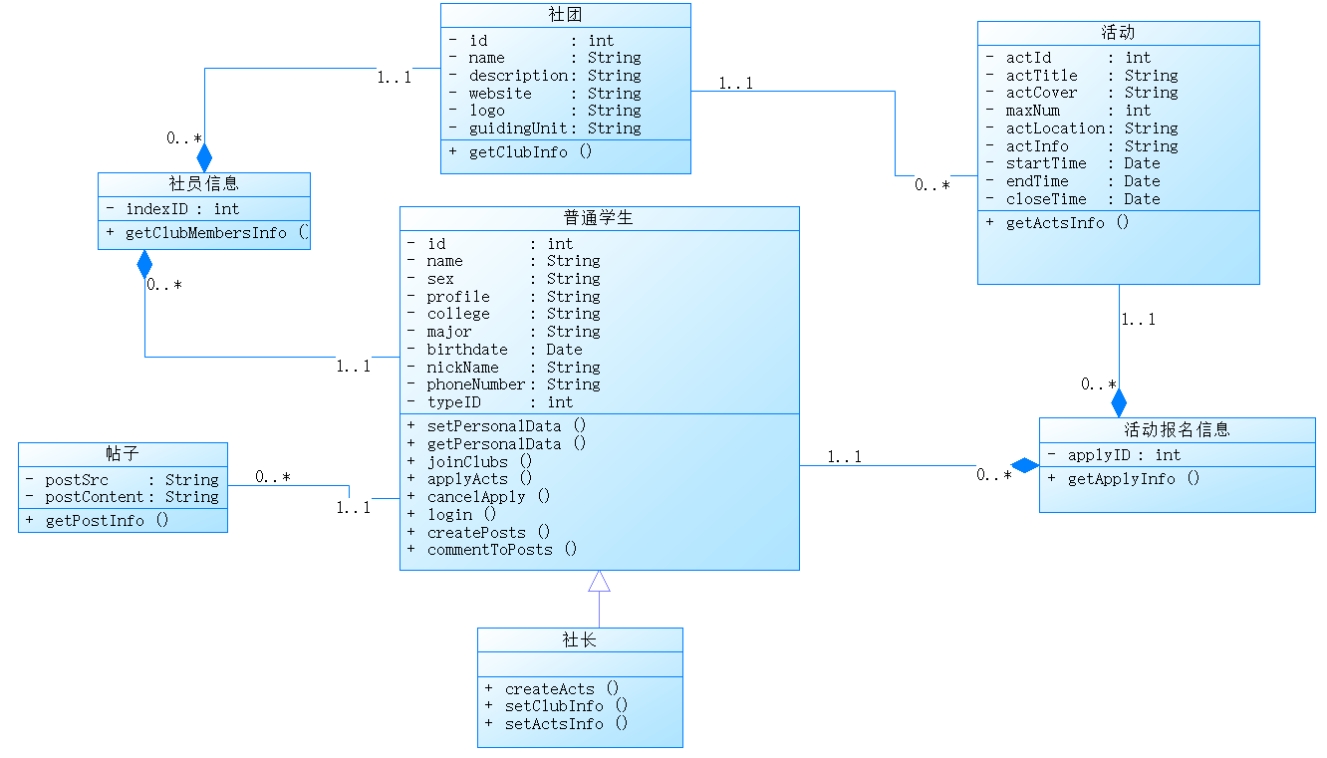

类图:

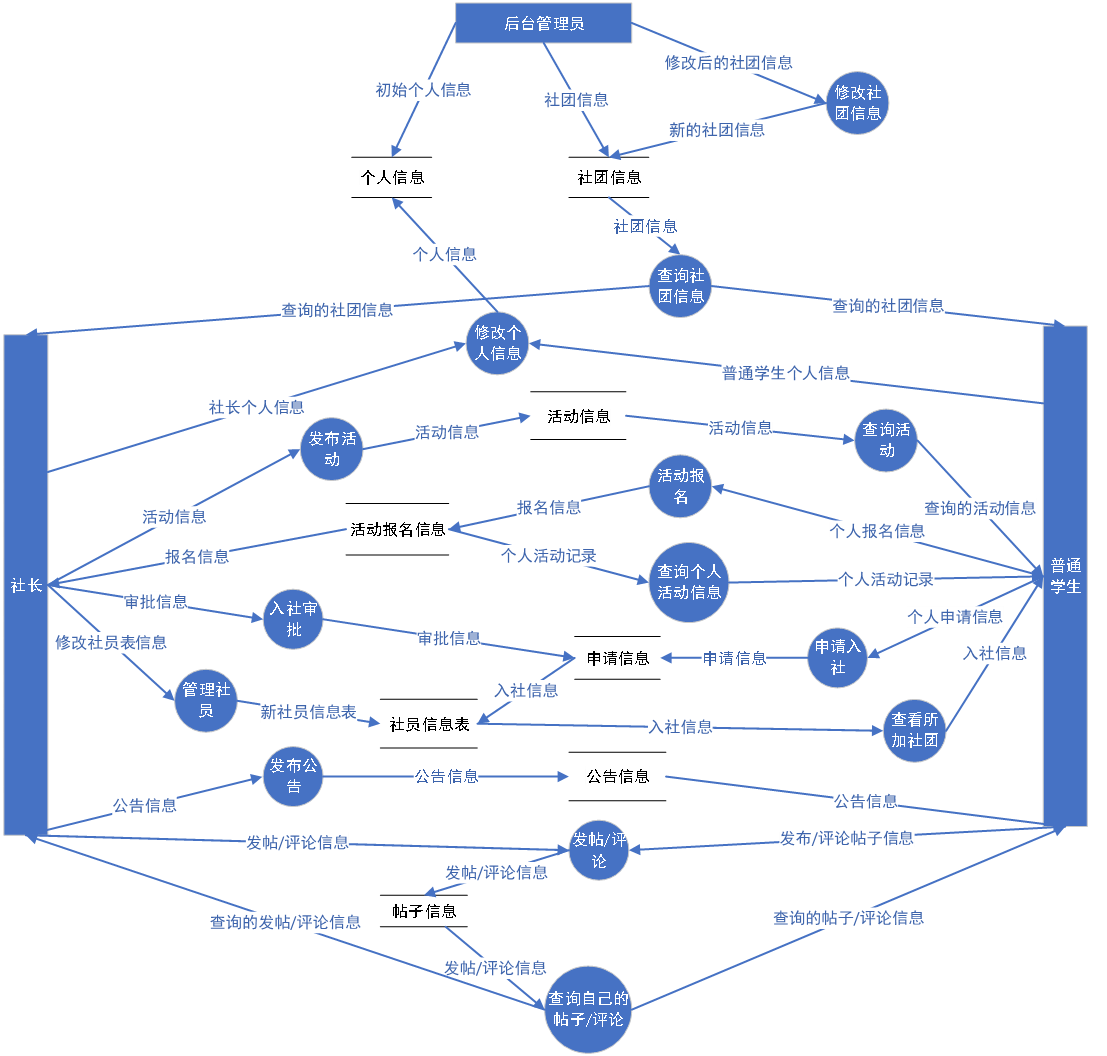

数据流图:
初始社团信息由后台管理员提供
所有学生初始化个人信息由后台管理员初始化
社长拥有普通学生的所有的功能，非社长登陆之后没有社团管理功能，所有人可发布和查看帖子、评论
APP用例顺序图:

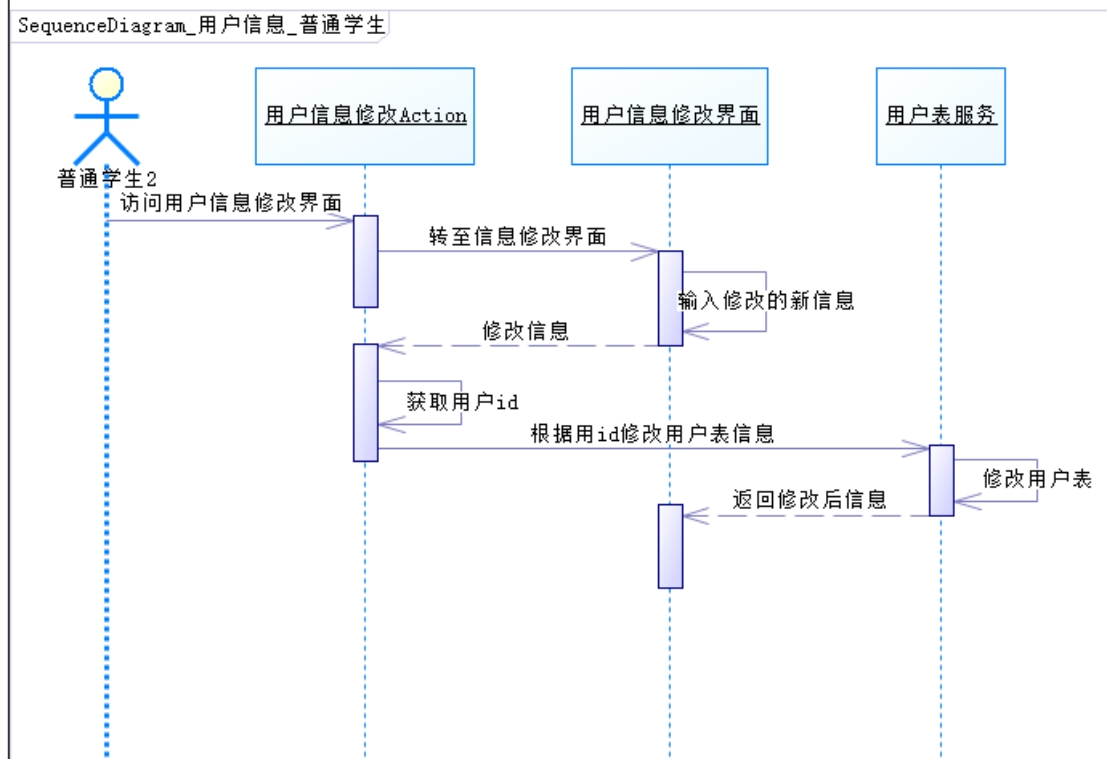

普通学生通过永和信息修改页面输入新修改的信息再通过用户id查询用户表并对用户表进行修改
社长通过永和信息修改页面输入新修改的信息再通过用户id查询用户表并对用户表进行修改

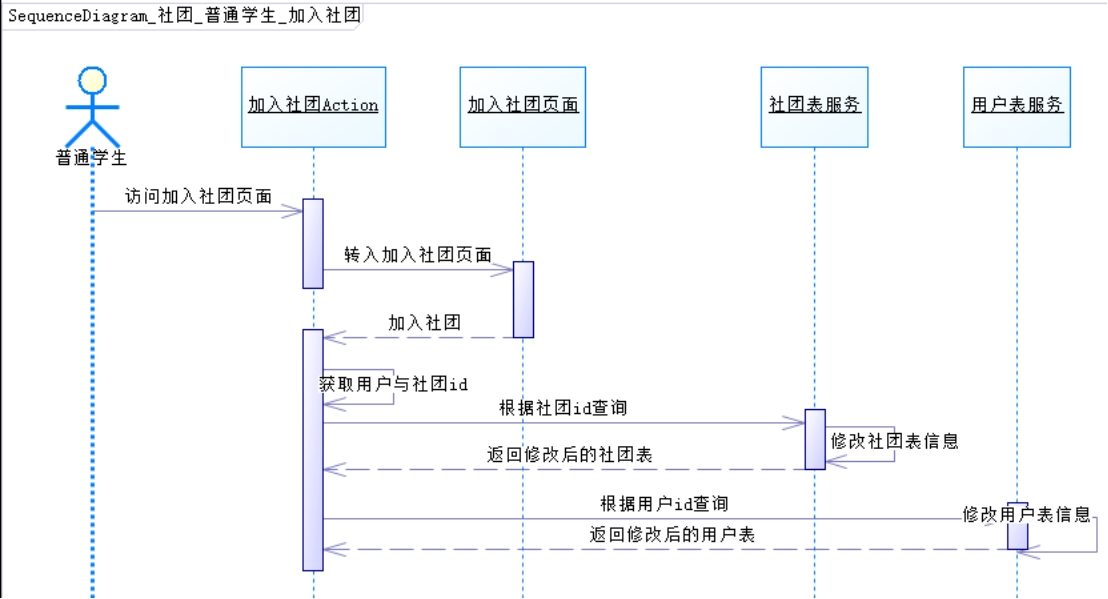

普通学生通过加入社团页面加入社团，获取社团与用户id并通过其修改社团表和用户表完成加入社团这一行为

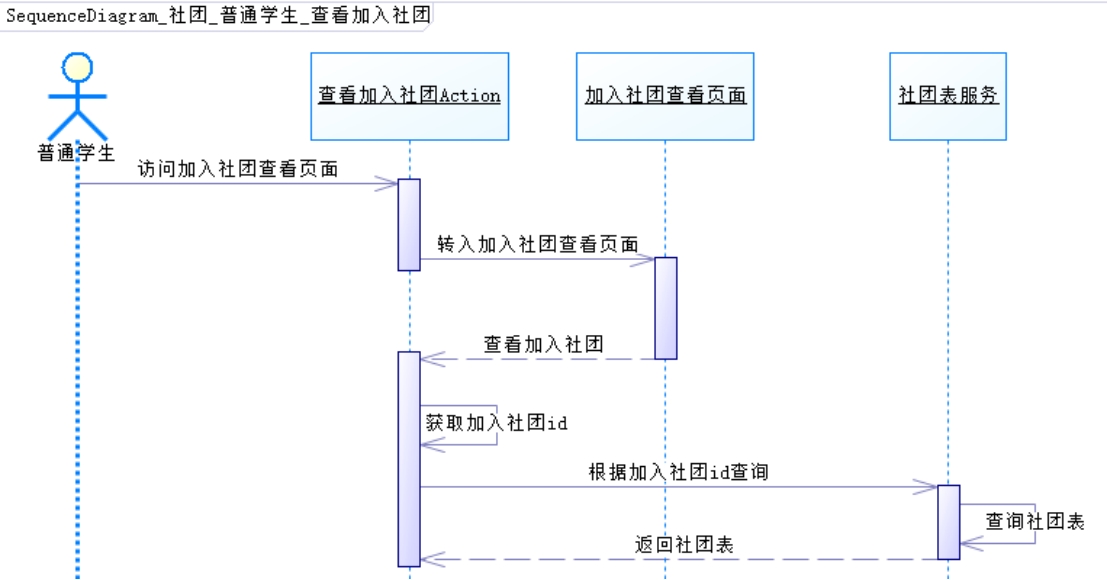

普通学生通过加入的社团查看页面查看加入社团，通过加入社团的id查询社团表并返回查询信息

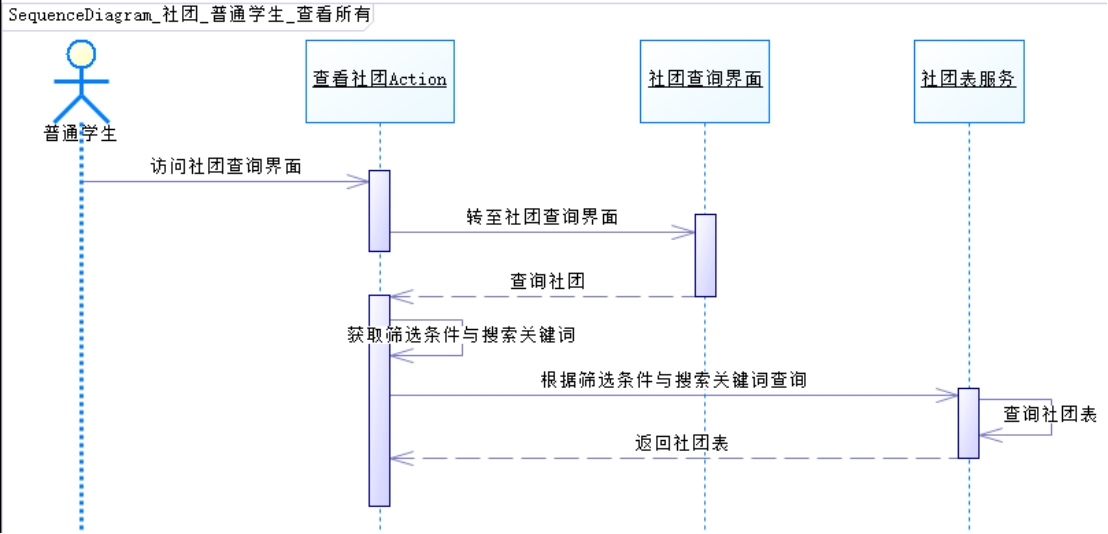

普通学生通过社团查看页面查看社团，通过筛选条件与搜索关键词查询社团表并返回查询信息

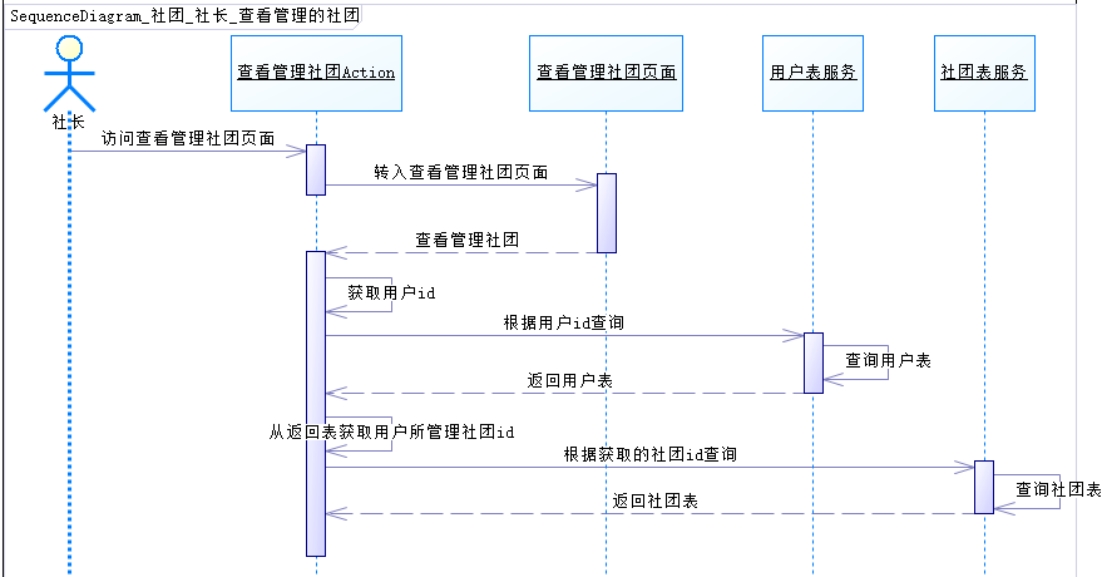

社长通过查看管理的社团页面查看所管理社团，通过用户id查询用户表后通过返回表获取其所管理的社团id，之后在用其查询社团表活动所管理社团的信息

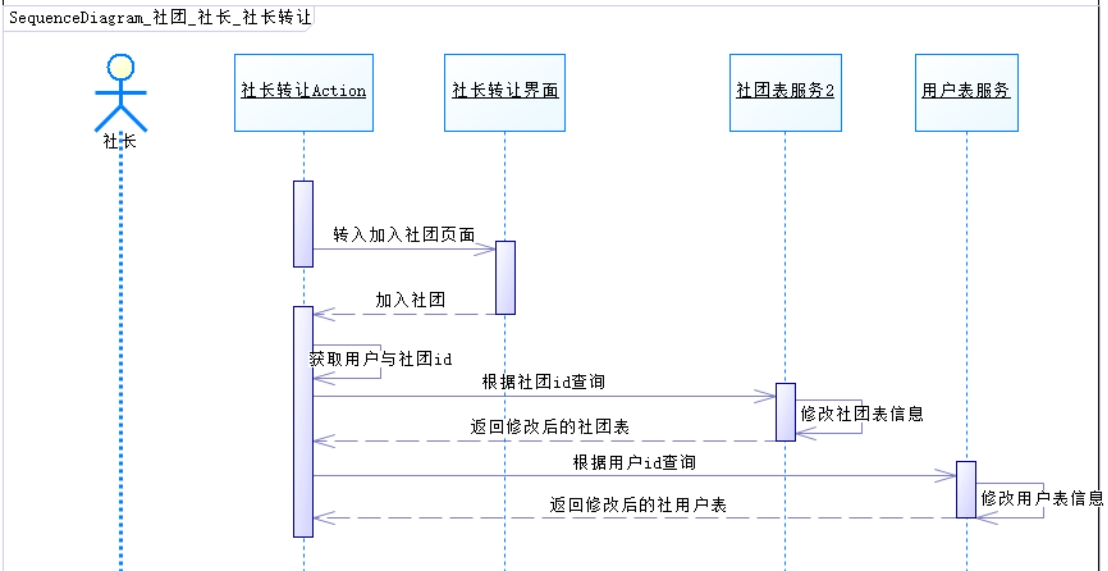

社长通过社长转让页面转让社长，获取用户与社团的id后使用其修改社团表和用户表的的信息完成社长转让

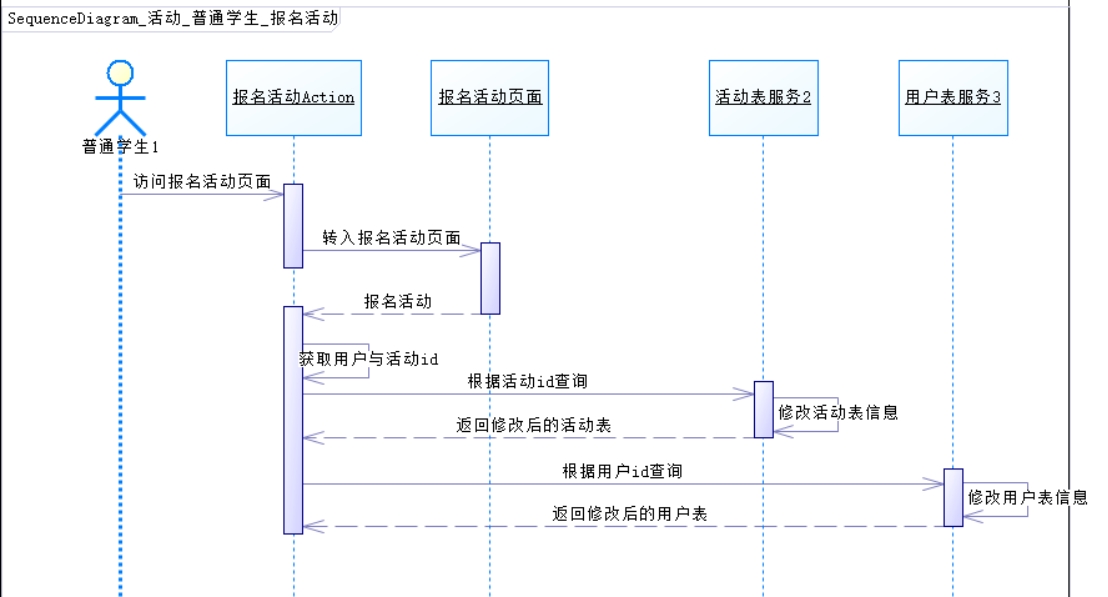

普通学生通过活动报名页面报名活动，通过获取的用户与活动id查询活动表和用户表修改其信息完成报名活动

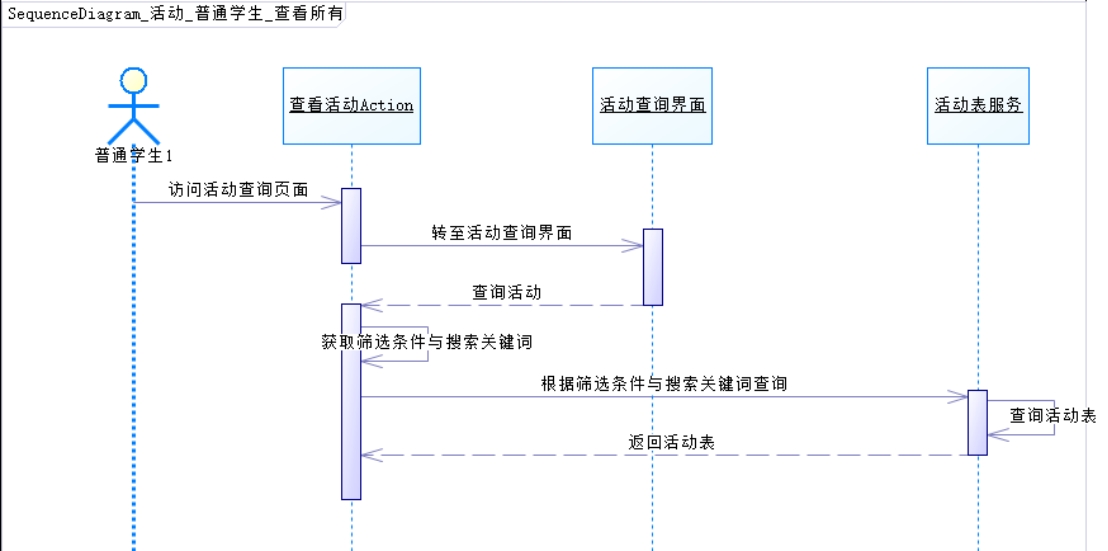

普通学生通过活动查看页面查看活动，通过筛选条件与搜索关键词查询活动表并返回查询信息

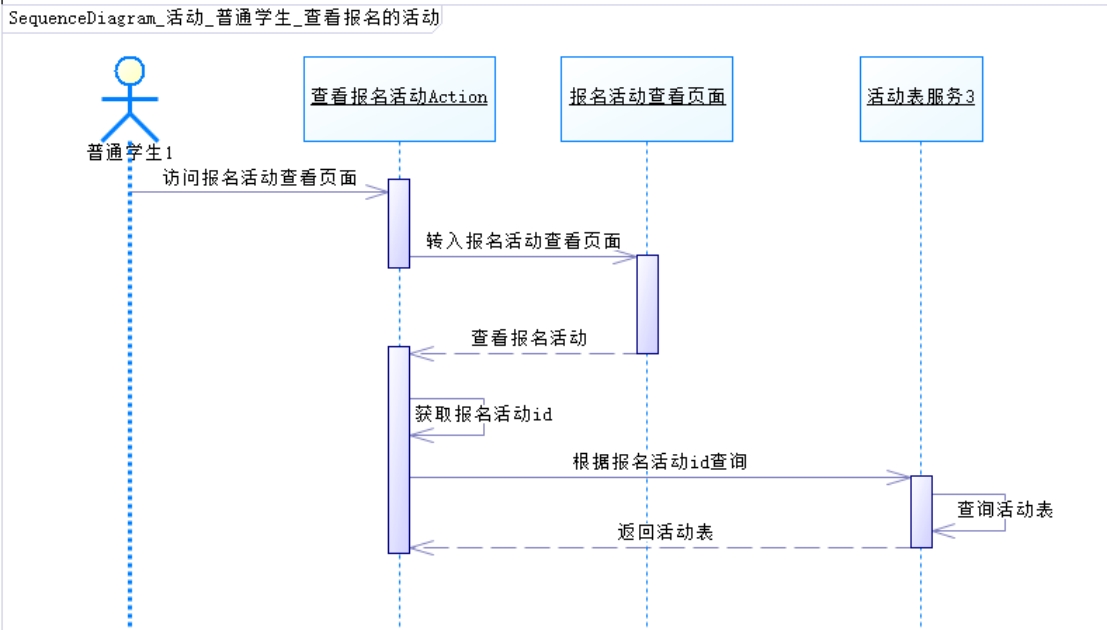

普通学生通过活动报名查看页面查看报名的活动，通过报名活动的id查询社团表并返回查询信息

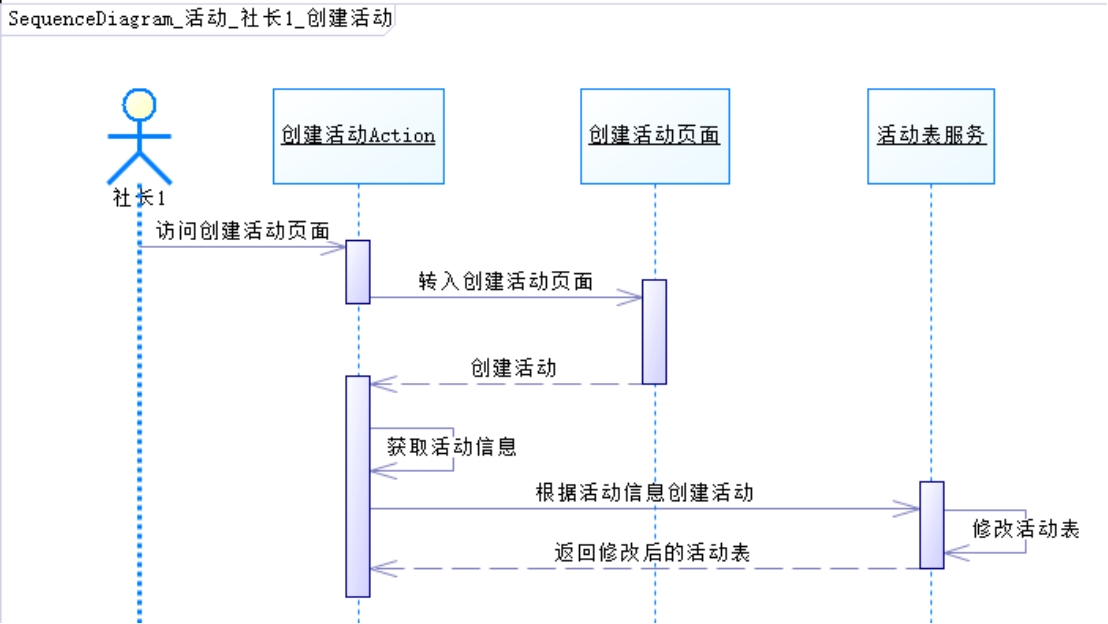

社长通过活动创建页面创建活动，社长输入活动信息后通过其信息修改活动表完成创建活动

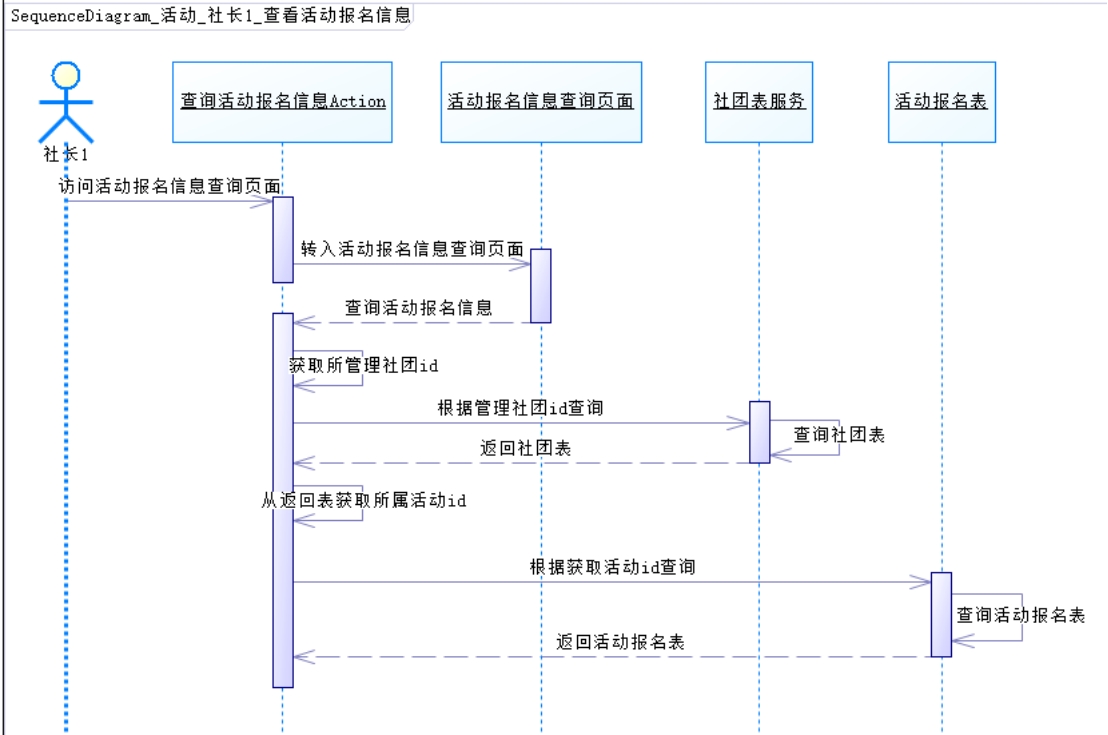

社长通过活动报名信息查询界面查询活动报名信息，首先获取其所管理的社团id，并通过其喜欢寻社团表，通过其返回表的信息获取活动id，并利用其查询活动报名表，并返回活动信息
